自相关仪
  • 简介

简介

Delta自相关仪是监测和测量从低重复频率(<1 Hz)到高重复频率(> 1000 MHz)超快脉冲的仪器。  小尺寸自相关仪15x7x6.8(厘米)使得可以在狭窄的空间测量脉冲。

MiniSca-15PS自相关仪是一种扫描自相关仪,用于监测和测量10飞秒至数十皮秒范围内的激光脉冲。 自相关仪可以涵盖从500nm到1600nm范围内的非常广泛的激光波长。 具有高灵敏度,适用于重复频率100KHz或更高的大多数激光器。自相关仪尺寸16x7x6(厘米)使其便携,并能够在狭小的空间测量脉冲。

MiniScan-200PS自相关仪是用于监测和测量10fs-200ps激光脉冲的扫描自相关仪。 自相关仪涵盖从420nm到1600nm的非常广泛的激光波长。 MiniScan-200PS 自相关仪适用于大多数重复率为100Hz或更高的激光器。

技术指标

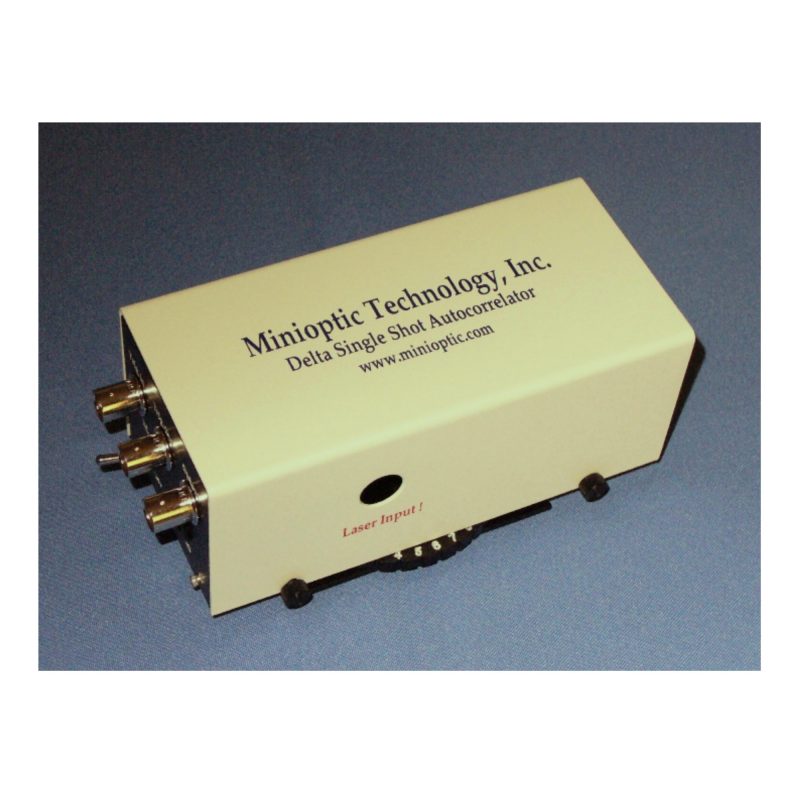

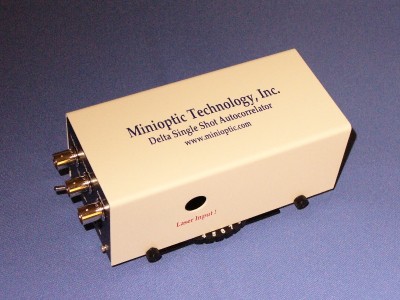

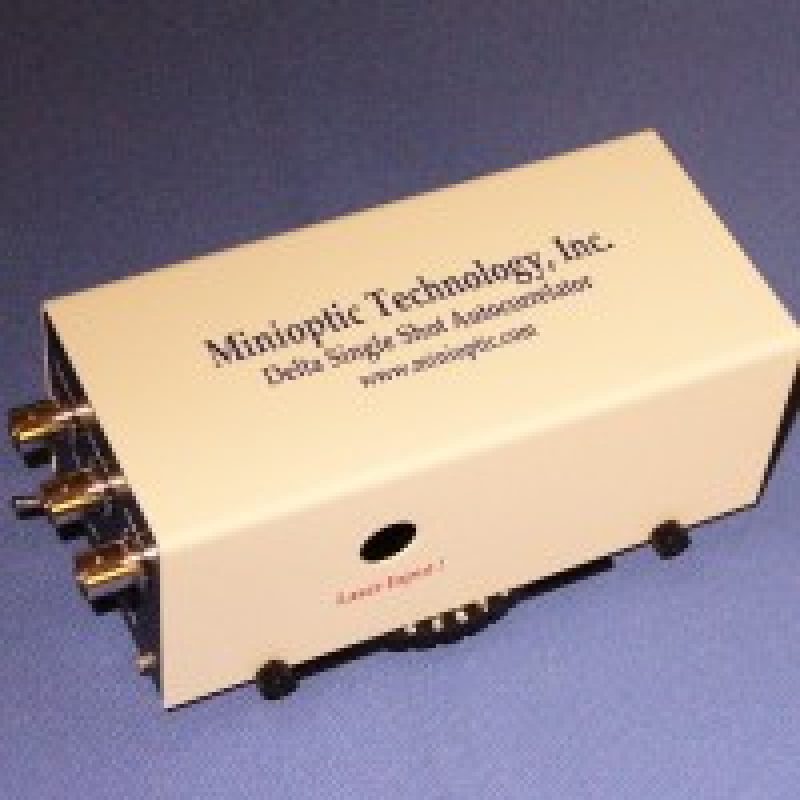

自相关仪 型号:Delta Single Shot Autocorrelator
参数

    • 脉宽:50fs-1ps
    • 波长:680-1200nm放置滤光片
    • 1600-2000nm 移除滤光片
    • 灵敏度:0.12 nJ (10 mW) ,对于脉宽100fs、重频 80 MHz 、波长800nm的激光脉冲;1 μJ(1mW),对于脉宽100fs、重频 1kHz 、波长800nm的激光脉冲
    • 测量超低功率(可选): <0.012 nJ (1 mW),对于脉宽100fs、重频 80 MHz 、波长800nm的激光脉冲
    • CCD像素到像素的步长:7.4fs
    • 短脉冲步长(可选):2fs
    • 激光重频:单脉冲到1GHz
    • GDL-100长脉冲测量(可选):1-100ps
    • 短脉冲测量(可选):20-200fs
    • UV 波段(可选):500-650nm
    • UV-2波段(可选):600-680nm
    • IR 波段(可选):1200-1600nm
    • 基础型号的SHG 晶体*:7x5x0.5 (mm)
    • 短脉冲型号的SHG 晶体(可选)*:7x5x0.2 (mm)
    • 长脉冲型号的SHG 晶体(可选):7x5x2 (mm)(建议)
    • Digit Scope(可选):USB数字接口,用于计算机监控脉冲宽度
    • 供电:100-220V 50-60Hz plug with 5V DC
    • 尺寸LxWxH:160x70x68 (mm)
  • *一台 Delta只配置一块晶体,额外晶体需要另下订单

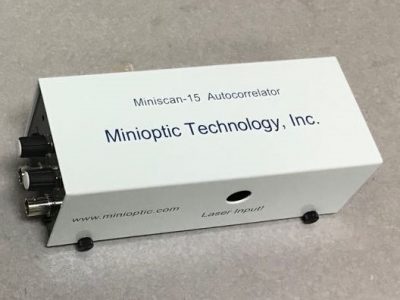

自相关仪 型号:MiniScan-15PS
参数

  • 脉宽:50fs-15ps
  • 扫描时间范围:~60ps
  • 步长分辨率:1fs,取决于扫描范围
  • 扫描频率:5 scans/sec
  • 波长:680-1200nm(基础型)
  • 输入波长偏振:垂直
  • 重频:100kHz或者更高
  • 灵敏度:(峰值功率)X(平均功率)=10-5 W2
  • 信号动态范围:>10 7
  • 短脉冲测量(可选):10-200fs或者20-200fs
  • UV 波段(可选):500-650nm
  • UV-2波段(可选):600-680nm
  • IR 波段(可选):1200-1600nm
  • 其他波段(可选):420-550nm,266nm
  • 基础型号的SHG 晶体:5x5x0.5 (mm)
  • 长脉冲型号的SHG 晶体(可选):5x5x2 (mm)(建议)
  • Digit Scope(可选):USB数字接口,用于计算机监控脉冲宽度
  • 供电:100-220V 50-60Hz plug with 5V DC
  • 尺寸LxWxH:160x70x68 (mm)

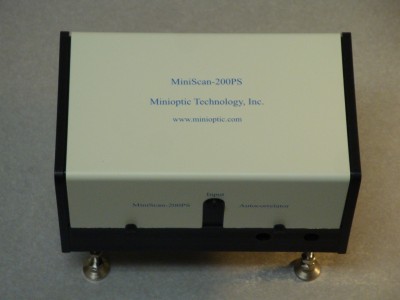

自相关仪 型号:MiniScan-200PS
参数:

  • 脉宽:50fs-200ps
  • 扫描时间范围:600ps
  • 步长分辨率:1.25fs
  • 波长:680-1600nm
  • 输入波长偏振:垂直
  • 重频:100Hz或者更高
  • 灵敏度:(峰值功率)X(平均功率)=10-6 W2
  • 信号动态范围:>10 7
  • UV 波段(可选):500-650nm
  • UV-2波段(可选):600-680nm
  • UV-3波段(可选):420-550nm
  • IR 波段(可选):1200-1600nm
  • 2um测量(可选):900-2100nm
  • 20fs测量(可选):20-200fs
  • 10fs测量(可选):10-100fs
  • 显示:USBD电脑显示,包含软件
  • 供电:100-220V 50-60Hz plug with 5V DC
  • 尺寸LxWxH:160x120x100 (mm)
