Autofocus 自动聚焦系统

简介

         配合使用模拟像机和聚焦控制部件,Autofocus视频自动聚焦系统提供简便的聚焦控制解决方案,包括标准和压电XYZ平台系统、线性平台系统以及独立的聚焦控制器。

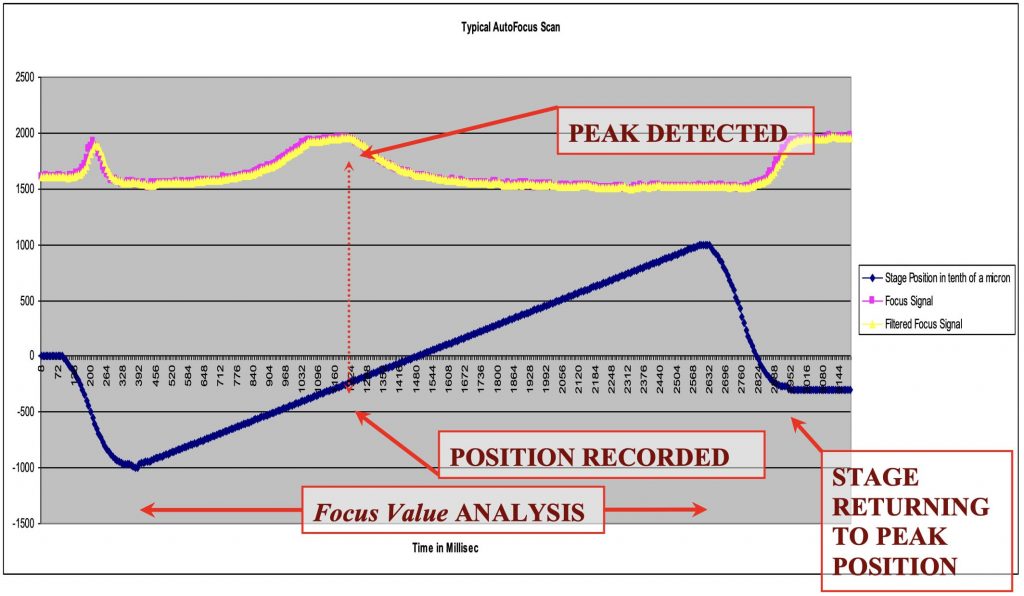

         Autofocus自动聚焦系统使用模拟视频信号中存在的空间信息来确定聚焦值。 然后,固件算法通过使用聚焦驱动器调整焦点位置来最大化此聚焦值。 自动聚焦选项需要来自像机的标准NTSC/ RS170,PAL/ CCIR或S-Video模拟视频信号。 使用双输出摄像头或采用光束分离器,可以通过数码相机进行自动聚焦。

         Autofocus自动聚焦系统具有高灵敏度和稳定性,采用了自动校准程序,可自动适应各种照明条件,不同的样品和物镜。

Autofocus 自动聚焦系统

功能

  • 快速聚焦 – 典型的精确聚焦操作大约需要一秒钟,并且可以配置为更快的操作。
  • 精确聚焦 – 在存在“最佳聚焦”平面的情况下,Autofocus自动聚焦会像操作人员一样找到焦点。
  • 物镜保护 -为了安全起见,一旦归零, 自动对焦不会移动超过0.2 mm的距离。
  • 聚焦值读数 – 聚焦值始终显示在LCD读数上,因此您可以轻松验证操作是否正确。

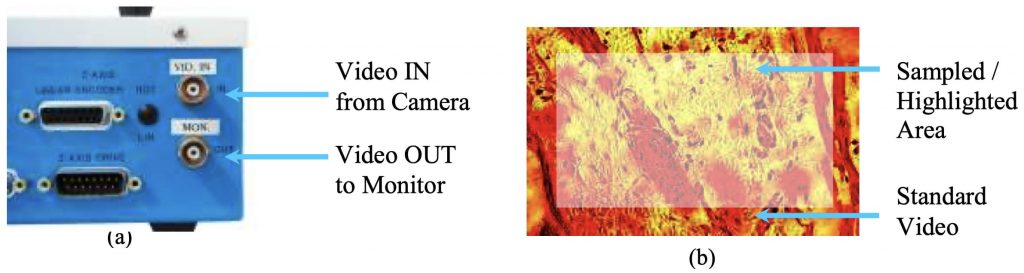

  • 视频区域选择 – 可以选择视频中的矩形部分作为焦点区域。监视器输出上高亮显示选择的区域。
  • 自动校准 – 执行一系列扫描并选择各种内部参数以实现最佳聚焦。
  • 聚焦算法 – 可以通过控制器上的按钮或来自主机的命令来实现自动聚焦。

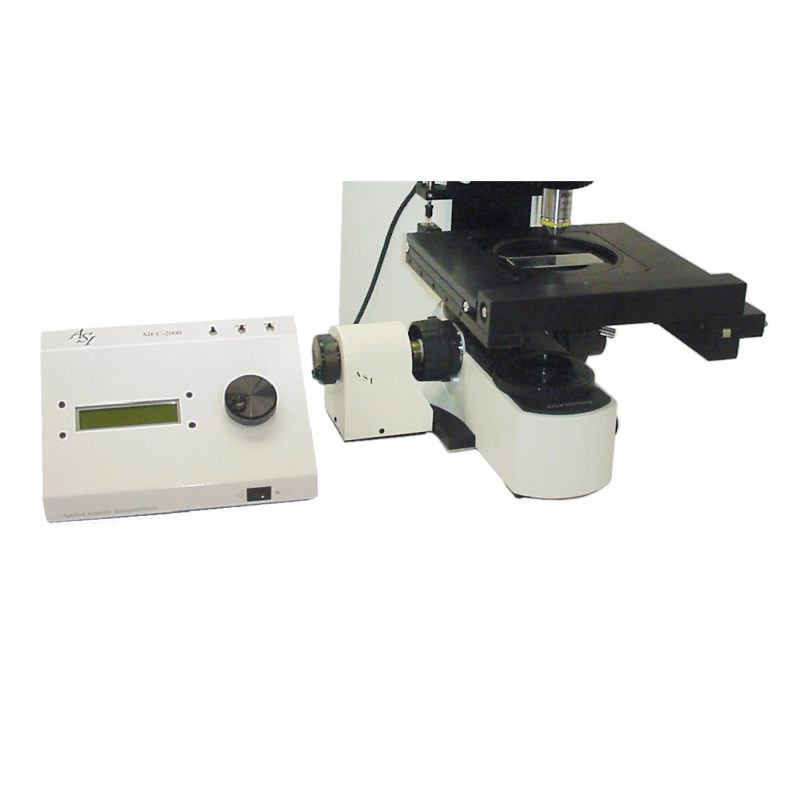

XY 移动平台、Z轴驱动与控制器

         XY移动平台提供高分辨率和高度可重复的方法来控制显微镜载物台的X、Y位置。XY平台专为大型立式显微镜而设计,如LeicaDMR系列,NikonEclipse 80i,Olympus BX系列,Zeiss Axioplan,Axioskop2和AxioImager。

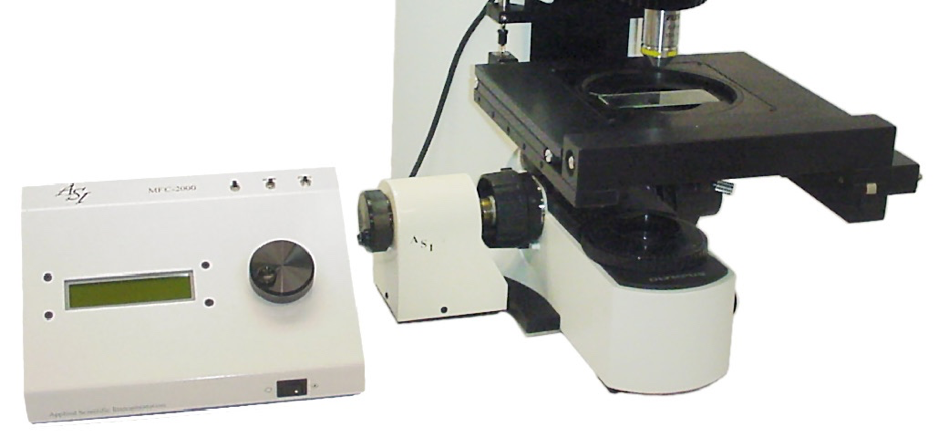

         Z轴驱动和控制器专门用于控制显微镜载物台焦点Z的位置,具有高分辨率和高度可重复性。通过使用采用高分辨率编码器进行定位反馈的闭环直流伺服电机,可以精确控制显微镜的焦点。通过使用焦点位置的闭环控制,开环步进电机不会出现焦点丢失的可能性。

         Z轴驱动器为每台显微镜定制设计,安装后,将成为显微镜不可或缺的一部分。位于控制台上的开关操作离合器,当不需要驱动器时,该离合器使电动机驱动器与微调聚焦轴脱离。当脱离时,位置仍然显示并且仍然可以通过计算机进行询问,并且显微镜可以手动聚焦而无需任何操作。

         除了取下微调旋钮和更换背板或底板之外,Z轴驱动器的安装不需要对显微镜进行修改,具体取决于特定的显微镜。每个单元都提供所有必要的硬件组件,工具和详细说明。

          通过使用采用高分辨率旋转编码器进行定位反馈的闭环直流伺服电机,所有轴都可以实现精确控制。 平台采用交叉滚子滑块,高精度导螺杆和零背隙微型齿轮直流伺服电机,可实现平稳、精确的运动。Z轴驱动器使用闭环电机驱动器系列。控制器提供与主机的RS232和USB通信。

XYZ 移动平台的功能

  • X、Y和Z轴的闭环直流伺服控制,可实现精确定位和高度可重复聚焦
  • 宽动态速度范围,带XY操纵杆控制
  • Z轴驱动器
  • Z轴离合器,可在手动和电机驱动的聚焦控制之间轻松切换
  • 背光LCD显示屏显示X、Y和Z坐标
  • “零”和“主页”按钮用于简单的独立操作
  • 紧凑的符合人体工程学的桌面控制单元
  • 微处理器控制,带RS-232和USB通信接口

标准配置

XY轴行程范围 100mmx 100mm
XY轴分辨率(旋转编码器步骤) 22nm
XY轴RMS可重复性 <700nm
XY轴最大速度 7 mm/s
Z轴分辨率(编码器步长) 50nm
Z轴重复性 ±100nm
Z轴最大速度 0.6mm/s

选项

  • X、Y和Z轴线性编码器,用于高精度定位和聚焦控制
  • 可容纳各种载玻片
  • 使用Z轴驱动器进行自动聚焦(需要NTSC,PAL或S-Video模拟信号)
  • 其他导螺杆螺距可供选择

线性编码器选项

分辨率 精度
XY 10nm 每个刻度长度±3μm
Z(12mm和15mm行程) 50nm 每毫米0.025 μm

导螺杆选项

导螺杆螺距选项 旋转编码器分辨率 最大速度
25.40mm(超粗) 88nm 28mm/s
12.70mm(超粗) 44nm 14mm/s
6.35mm(标准) 22nm 7mm/s
1.59mm(精) 5.5nm 1.75mm/s
0.635mm(超细) 2.2nm 0.7mm/s

*标准导螺杆精度为0.25mm / mm。
