倍频器
  • 二倍频器
  • 三倍频器
  • 四倍频器

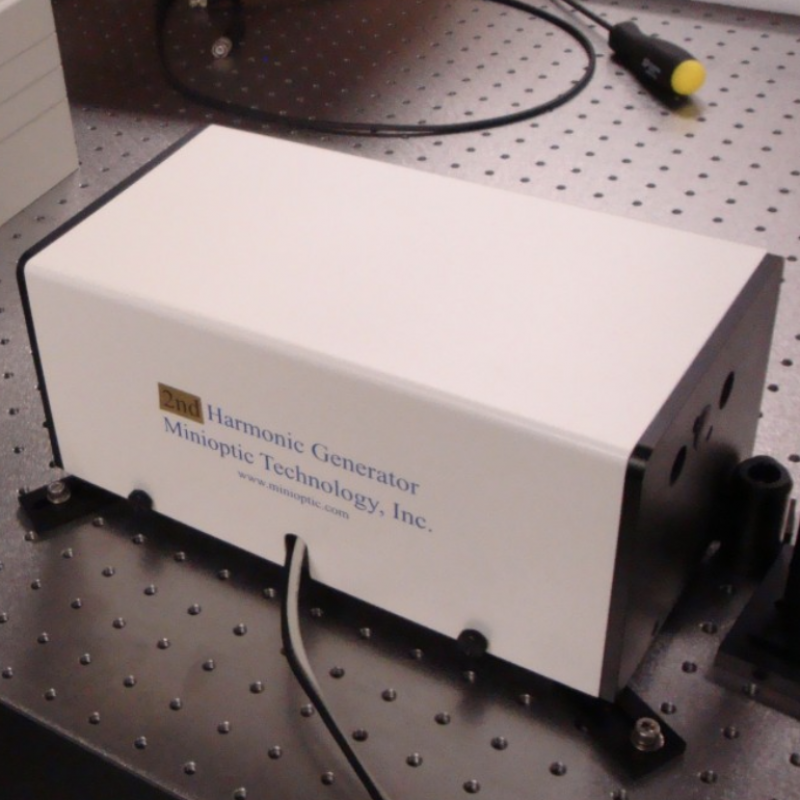

全自动TPL二倍频器

全自动TPL二倍频器是由计算机控制,用于680-1060nm输入激光波长,以产生340-530nm倍增输出。更改波长成为一个简单的点击命令按钮。 全自动TPL二倍频器适合于需要自动波长变化的众多应用。此外,提供手动 TPL 二倍频器选项。

自动TPL二倍频器新功能

  • 内置SHG功率传感器
  • SHG电源监控系统,自动跟踪SHG电源
  • 自动优化功能,确保倍频器的性能
  • 自动补偿单元在整个波长范围内具有恒定的输出光束位置
  • 自动TPL倍频控制程序
  • 自动波长扫描

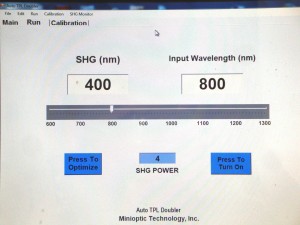

  • 用户友好控制程序。如控制程序的运行页面所示,可以在输入波长窗口中或通过移动轨迹条来更改波长。键入新的输入波长,然后按Enter键或移动轨迹栏将倍频器移动到新的波长。
倍频器 倍频器
倍频器 倍频器

型号和参数

TPL 二倍频器型号 (1)全自动 TPL 倍频器

(2)手动 TPL 倍频器

技术参数
输入脉宽fs或者ps脉冲
输入波长范围680-1060nm
输入偏振水平(垂直 a)
输入脉冲能量<1nJ到5uJ
输出波长范围340-530nm
输出偏振垂直
倍频效率up to 50%
尺寸LxWxH30x16x13 (cm)
输入光束高度10cm到14cm区间可调
供电b100-220V 50-60Hz plug with 5V DC
扫描速率b10nm/sec
自动控制轴的数目b3个,晶体调谐、聚焦、位置补偿
自动功率检测b具有该功能
自动倍频功率优化b具有该功能

a.使用半玻片旋转偏振到水平方向;b.仅适用于 全自动TPL 倍频器

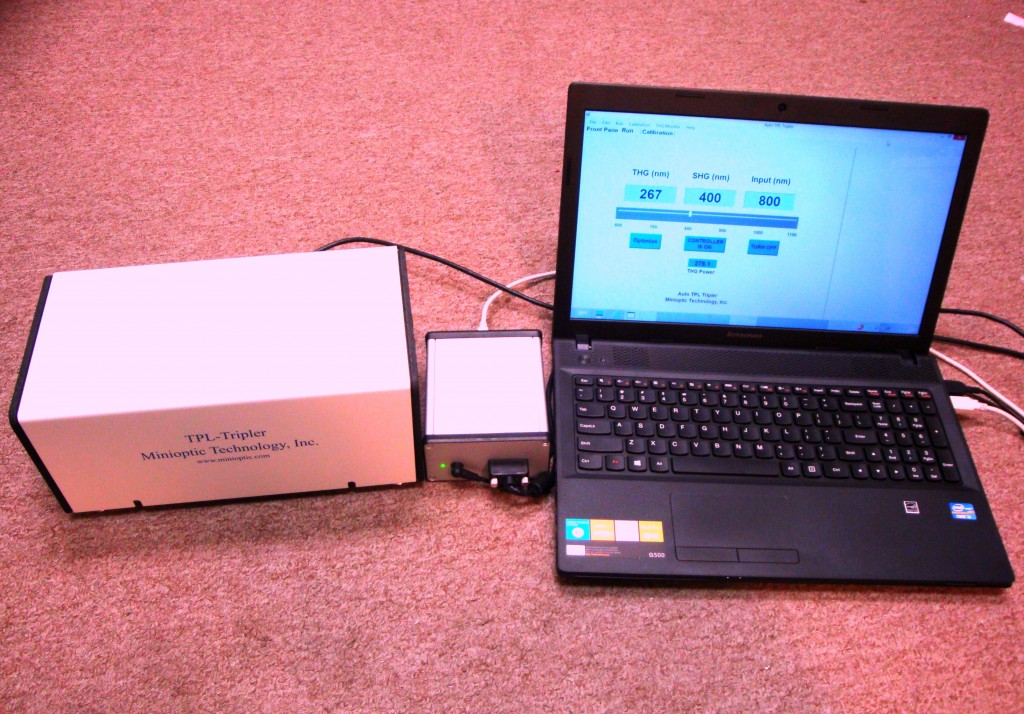

全自动TPL 三倍频器

全自动TPL 三倍频器完全由计算机控制,用于680-1060nm输入激光波长,可产生226-353nm的三倍频脉冲以及340-530nm的二倍频输出。更改波长只需简单的点击命令按钮。全自动TPL三倍频器适合于需要自动波长变化的众多应用。此外,提供手动 TPL 三倍频器选项。

全自动TPL三倍频器的新功能

  • 内置THG功率传感器
  • THG电力监控系统可自动跟踪THG电源
  • 自动优化功能,确保三倍频的性能
  • 自动补偿单元在整个波长范围内具有恒定的输出光束位置
  • 自动TPL三倍频控制程序
  • 自动波长扫描

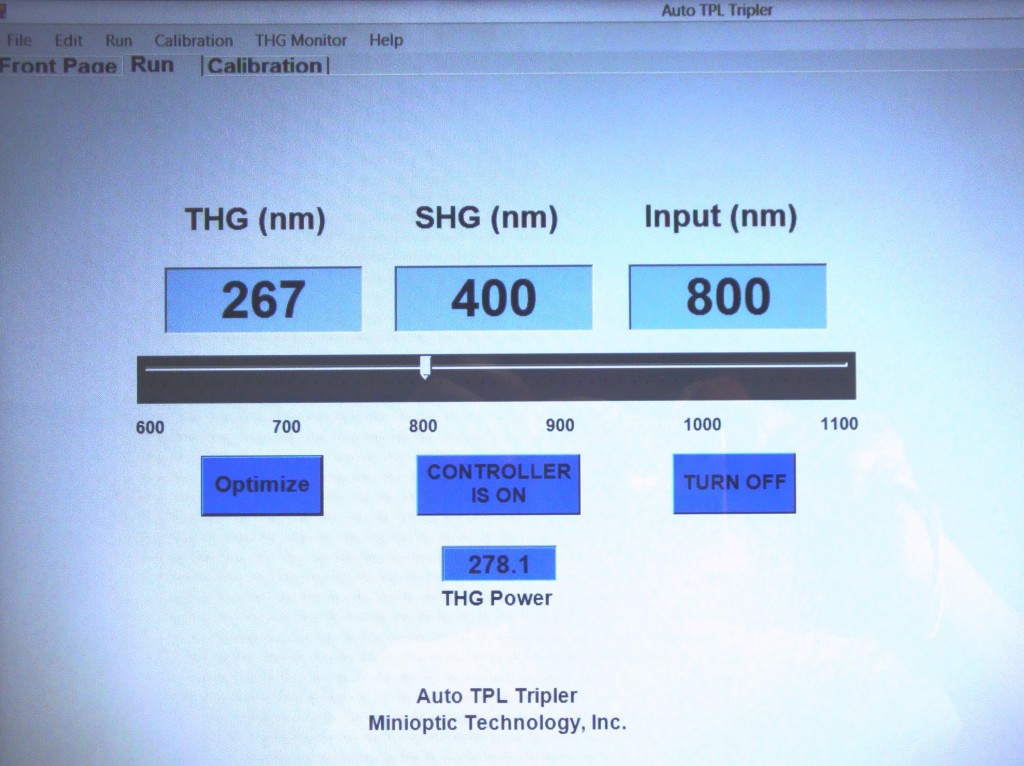

  • 用户友好控制程序。如控制程序的运行页面所示,可以在输入波长窗口中或通过移动轨迹条来更改波长。键入新的输入波长,然后按Enter键或移动轨迹栏将倍频器移动到新的波长。
三倍频器  三倍频器
三倍频器 三倍频器

型号和参数

TPL 三倍频器型号 (1)全自动 TPL 飞秒脉冲倍频器

(2)全自动 TPL 皮秒脉冲倍频器

(3)手动 TPL 飞秒脉冲倍频器

(4)手动 TPL 皮秒脉冲倍频器

技术参数
输入波长范围680-1060nm
输入偏振水平(垂直 a)
输入脉冲能量<1nJ到5uJ
输出波长范围227-353nm & 340-530nm & 680-1060nm
THG(SHG)输出偏振垂直(水平)
二倍频效率bup to 30%
三倍频效率bup to 20%
尺寸LxWxH30x16x16 (cm)
输入光束高度10cm到14cm区间可调
供电c100-220V 50-60Hz plug with 5V DC
扫描速率c10nm/sec
自动控制轴的数目c6个
THG 探测器内置
自动功率检测c具有该功能
自动三倍频功率优化c具有该功能

a.使用半玻片旋转偏振到水平方向;b.取决于输入激光功率和脉宽;c.仅适用于 全自动TPL 三倍频器

TPH三倍频器

适用高脉冲能量钛宝石放大器的三倍频器。TPH三倍频器使用方便,与其他同类产品相比具有更高的转换效率。 结构紧凑,尺寸30x16x13(cm)。

TPH的特点

  • TPH fs转换效率:THG为15%,SHG为> 25%,输入为波长800nm、脉宽120fs、脉冲能量1mJ的钛宝石激光放大器。
  • TPH ps转换效率:THG为15%,SHG为> 25%,输入为波长800nm、脉宽1ps、脉冲能量1mJ的钛宝石激光放大器。
  • 四次谐波发生器转换效率:> 1%,输入为波长800nm、脉宽120fs、脉冲能量1mJ的钛宝石激光放大器。

*波长范围从750nm到850nm的钛宝石激光放大器。

TPH 和 TPL 两款三倍频器的对比

TPH 适用于mJ量级的高脉冲能量的钛宝石激光器,TPL 适用于小于5uJ的低脉冲能量钛宝石激光器。

飞秒型号

TPH-fs TPL-fs
SHG 脉冲能量/平均功率 >250mJ >250mW
SHG 脉宽 <180fs <180fs
THG 脉冲能量/平均功率 >150mJ >150mW
THG 脉宽 <300fs <300fs

TPH输入激光参数: 1 W, 120 fs, 1 kHz at 800 nm;TPL输入激光参数: 1.26 W, ~76MHz, 100fs at 800 nm

皮秒型号

TPH-ps TPL-ps
SHG 脉冲能量/平均功率 >250mJ >100mW
SHG 脉宽 1ps 1ps
THG 脉冲能量/平均功率 >150mJ >30mW
THG 脉宽 1ps 1ps

TPH输入激光参数: 1 W, 1 ps, 1 kHz at 800 nm;TPL输入激光参数: 1.26 W, ~76MHz, 1 ps at 800 nm

四倍频器TPL-FHG

用于680-1060nm输入激光波长,以产生190-265nm倍增输出。

TPL-FHG特点

  • 用于产生紫外波长从190nm到250nm
  • 200-225 nm波段的功率超过10 mW
  • 适用于100KHz的钛宝石放大器和76MHz钛宝石振荡器
  • 紧凑尺寸30x16x13(cm)

型号和参数

四倍频器型号 (1)适用于振荡器TPL FHG

(2)适用于放大器TPL FHG

技术参数
输入脉冲 100fs, 1-10mJ, 800nm
FHG 输出 >1%= 0.01-0.1mJ, 200nm
输入偏振 垂直
输出偏振 水平
尺寸 30x16x13(cm)
