简介

多光谱快照相机将CMOS传感器与多光谱滤镜阵列技术结合在一起。 每次相机曝光时同时捕获多个光谱图像。 捕获90 FPS的多光谱视频。 多种光谱相机型号选择,针对标准和定制成像应用进行了优化。 快门可为快速移动的物体提供准确的高速成像。 USB3 Vision和GenICam兼容性使这些相机易于设置和使用。 外壳采用铝进行数控加工,以提高强度,并经过阳极氧化处理,以提高耐用性。 我们提供主要制造商的镜头,并且可以推荐经过优化的镜头。 这些相机与Windows,Linux和National Instruments LabVIEW的各种软件和SDK兼容。

参数

传感器

型号:CMV4000

类型:CMOS Global Shutter

曝光:100 µs(minimum)

像素大小:5.5 µm X 5.5 µm

动态范围:60 dB

暗噪声:13 e-(RMS)

暗电流:125 e- / s(25摄氏度)

电子部件

数字化:12位

介面:USB3 Vision

电源:USB3(无需外部电源)

USB连接器:USB 3.0 Micro-B(螺钉)

I / O:1触发输入,2频闪输出(光电隔离)

I / O连接器:12针Hirose HR10A

机械

镜头卡口:C卡口

尺寸:56mm x 50mm x 52mm(宽X高X深)

重量:204g

表面处理:阳极氧化黑,激光蚀刻

表壳材质:6061铝(数控加工)

英制安装座:12 x¼-20(5mm深)

公制安装座:12 x M3(5mm深)

正面安装:4 x 4-40(兼容30 mm笼)

描述

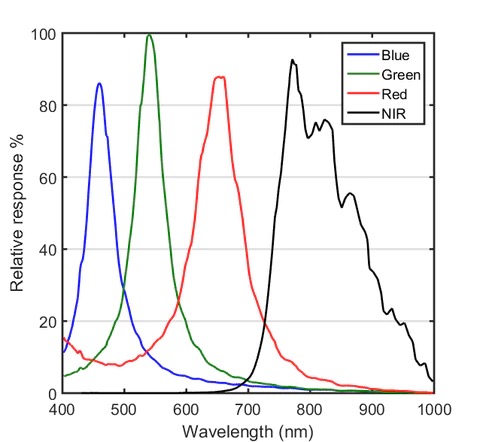

RGB-NIR相机

RGB-NIR波段的多光谱相机具有常规的红绿蓝光谱传输波段,并且还包含一个NIR通道,该通道对750 nm至1000 nm的近红外光敏感。该相机是标准彩色相机的替代产品,因为频带之间的串扰量要低得多,尤其是在NIR通道和彩色通道之间。该相机可用于同时进行彩色和近红外成像的各种应用。

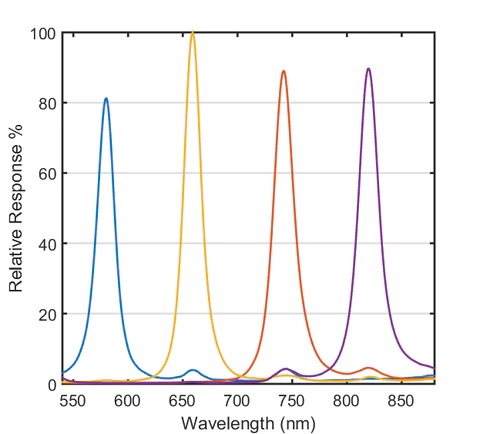

农业相机

农业用多光谱相机应用于植被测量。它提供了4个波段的多光谱成像:(i)580 nm对活生植物敏感; (ii)660 nm对归一化植被指数(NDVI)红色通道敏感; (iii)735 nm对“红边”通道敏感; (iv)820 nm对归一化植被指数(NDVI)NIR通道敏感。使用这四个图像,可以进行多种光谱分析,包括对归一化植被指数(NDVI)和土壤调整植被指数(SAVI)。

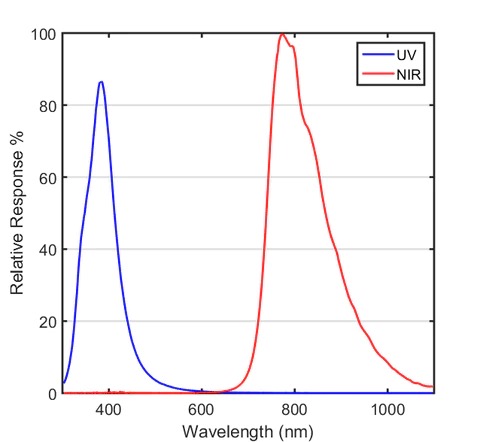

紫外线近红外相机

UV-NIR多光谱相机具有2个光谱分辨带。一个波段位于覆盖350至450nm的紫外线区域的中心,另一个波段覆盖700至1000nm之间的近红外区域。该相机可用于园艺应用,例如可视化花朵中的隐藏特征。它对于检测隐藏的皮肤缺陷和测量防晒霜等乳液的覆盖率也很有用。

RGB-MONO相机

RG-单波段的多光谱相机具有传统的红色,绿色和蓝色光谱传输波段,并且还包含一个全色通道,该通道对从400 nm到1000nm的整个光谱范围敏感。该相机可用于必须同时进行彩色和单色成像的各种应用。

8波段相机

8波段相机在可见光(8波段可见光)和近红外光(8波段NIR)光谱范围内提供几乎等距的波段。由于传感器上的独特滤光片布置,这些相机为每个波段提供3倍的灵敏度。这些相机可用于油漆和油墨的详细颜色测试,植物光谱分析以及需要更多波段的生物研究应用。

定制相机

提供4、8、9和16波段配置的自定义多光谱相机。波段的选择仅受滤光片选择的限制,可以在紫外线,可见光和近红外波段制造波段。 定制多光谱相机是在与客户协商后制造的,以满足客户特定成像任务的要求。

单声道和彩色相机

黑白和彩色相机均集成了高性能CMOS传感器。全局快门可为快速移动的物体提供准确的高速成像。 USB3Vision和GenICam兼容性使这些相机易于设置和使用。相机有彩色或单色格式,分辨率为2.2或4.2兆像素,有或没有近红外增强传感器。每个摄像头的五个侧面都有外部触发装置,集成式c形安装座以及英制和公制安装孔。我们提供主要制造商生产的高质量镜头,并可以推荐针对特定成像任务而优化的镜头。这些相机与Windows,Linux和NationalInstruments LabVIEW的各种软件和SDK兼容。

镜头选择

由于我们的许多多光谱相机在一次曝光中覆盖的光谱范围很广,因此镜头选择对于实现所需的性能很重要。我们提供来自知名制造商(如Schneider Optics和Kowa)的各种镜片。请发送给我们有关成像任务的详细信息,我们将推荐可解决您成像问题的镜头和照相机。

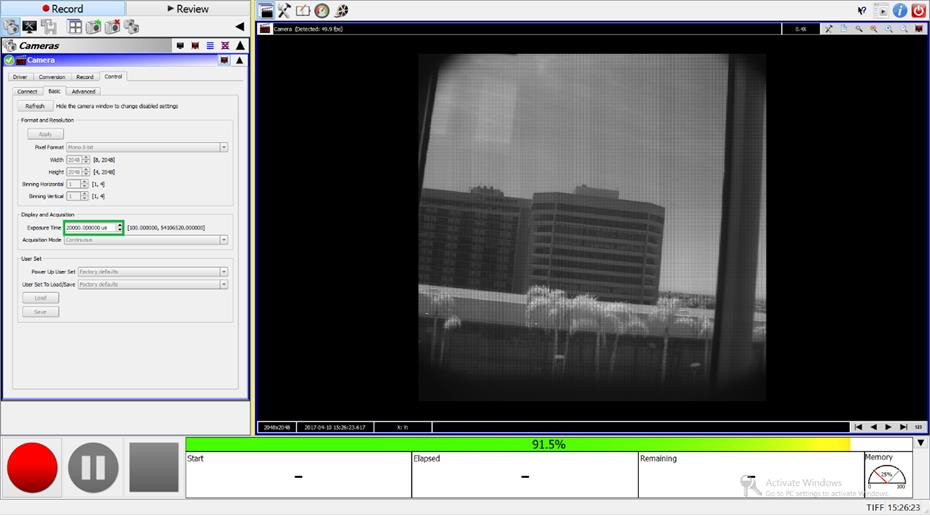

2NDLOOK Windows版

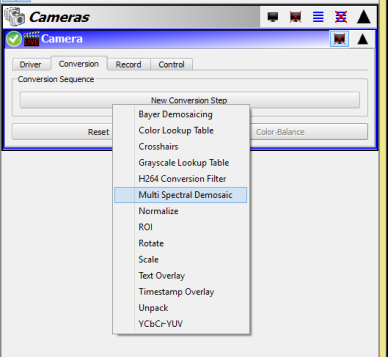

2ndLook是一个完整的图像采集软件包,使用户能够从一台PC上的一个或多个相机连接和采集图像。通过兼容GenICam的USB3Vision,GigEVision和DirectShow相机提供实时同步视频录制。轻松地直接记录为AVI和TIFF等流行文件格式。同时从多个相机记录为不同的文件格式。内置用于SpectralDevices相机的多光谱成像转换滤镜。实时查看光谱图像的蒙太奇。并排查看RGB颜色和NIR图像。使用我们的农业相机查看NDVI图像。易于使用的界面以及交互式帮助和用户指南。

LINUX MSCAPTURE

msCapture是用于频谱设备区域和行扫描相机的基于Linux的相机控制和图像捕获应用程序。它使用户能够以非常精确的时间间隔捕获一系列帧。使用线扫描相机时,原始帧可以保存到磁盘或组合(堆叠)为一系列图像。 msCapture将帧数据缓冲在内存中以实现高帧速率。使用基于文本的配置文件可轻松执行相机设置。

相机型号

产品 Band 带宽 (nm) Pixel/Band 编号
4.2MP Mono 1 400-1000 2048 x 2048 MSC-M42-1-A
2.2MP Mono 1 400-1000 2048 x 1088 MSC-M22-1-A
4.2MP Mono NIR-enhanced            1 400-1000 2048 x 2048 MSC-MN42-1-A
UV-NIR            2 400,800 1024 x 512 MSC-UN-1-A
2.2MP Color    3 400-700 2048 x 1088 MSC-C22-1-A
4.2MP Color    3 440,520,600 2048 x 2048 MSC-C42-1-A
Agricluture 4 580, 660, 735, 820      512 x 512 MSC-AGRI-1-A

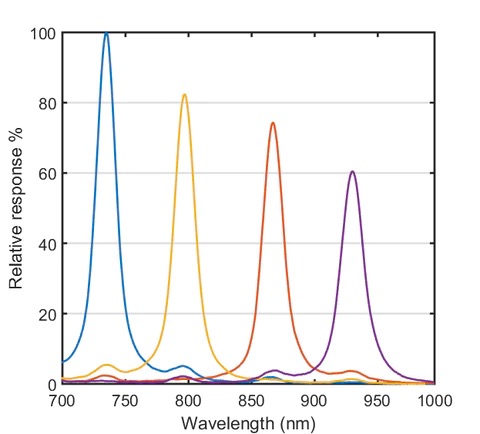

Biomedical 4 735, 800, 865, 930      512 x 512 MSC-BIO-1-A
Red-Green-Blue-NIR 4 450, 550, 650, 800      1024 x 1024 (color), 512 x 512 (NIR)        MSC-RGBN-1-A
Red-Green-Blue-Mono 4 450, 550, 650, 400-1000         1024 x 1024 (color), 512 x 512 (mono)     MSC-RGBM-1-A

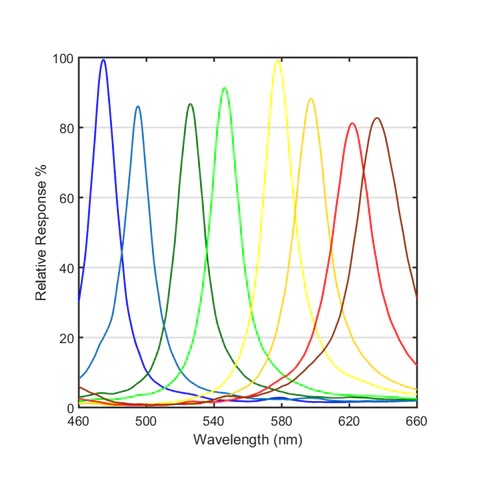

8-Band Visible 8 474, 495, 526, 546, 578, 597, 621, 640          256 x 256 MSC-VIS8-1-A

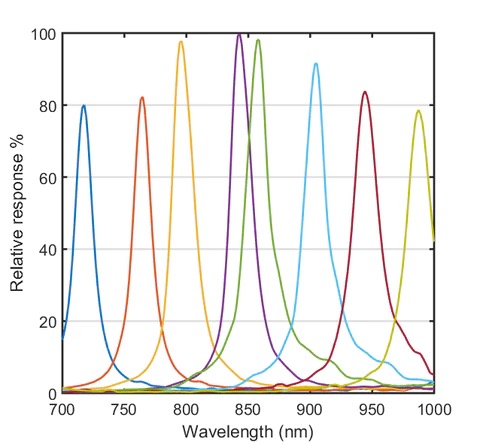

8-Band NIR 8 720, 760, 800, 840, 860, 900, 940, 980 256 x 256 MSC-NIR8-1-A
4-Band Custom 4 User-Defined 512 x 512 MSC-CUS4-1-A
8-Band Custom 8 User-Defined 256 x 256 MSC-CUS8-1-A
9-Band Custom 9 User-Defined 341 x 341 MSC-CUS9-1-A
16-Band Custom 16 User-Defined 256 x 256 MSC-CUS16-1-A
