简介

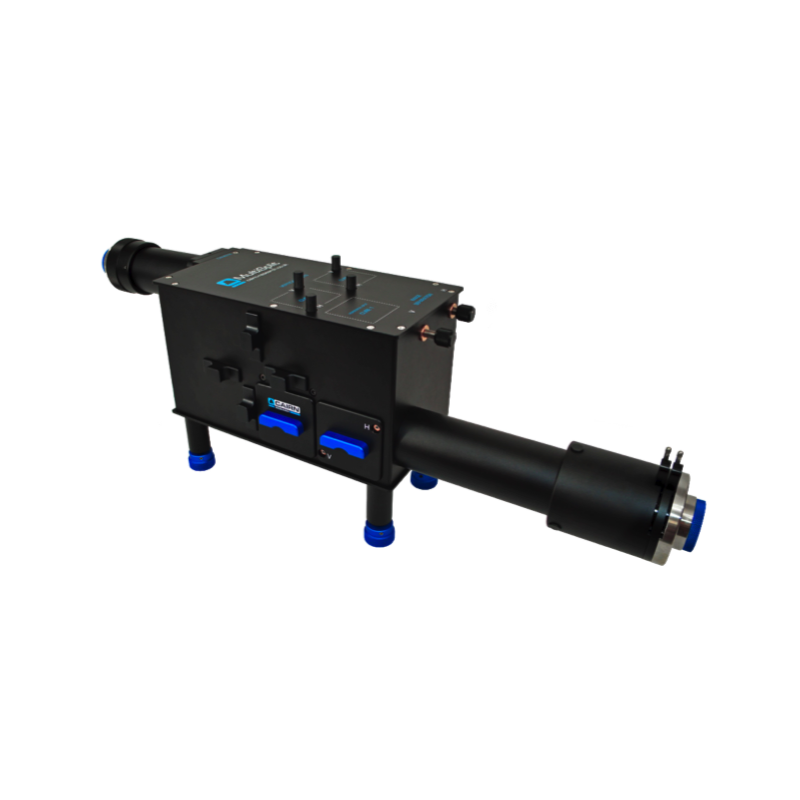

MultiSplit V2 四通道成像分离器的四张图片都是的正方形格式。相机技术的不断改进可以以百万像素分辨率获取单个图像，这使得MultiSplit V2 四通道成像分离器成为多相机方法的可行替代方案。

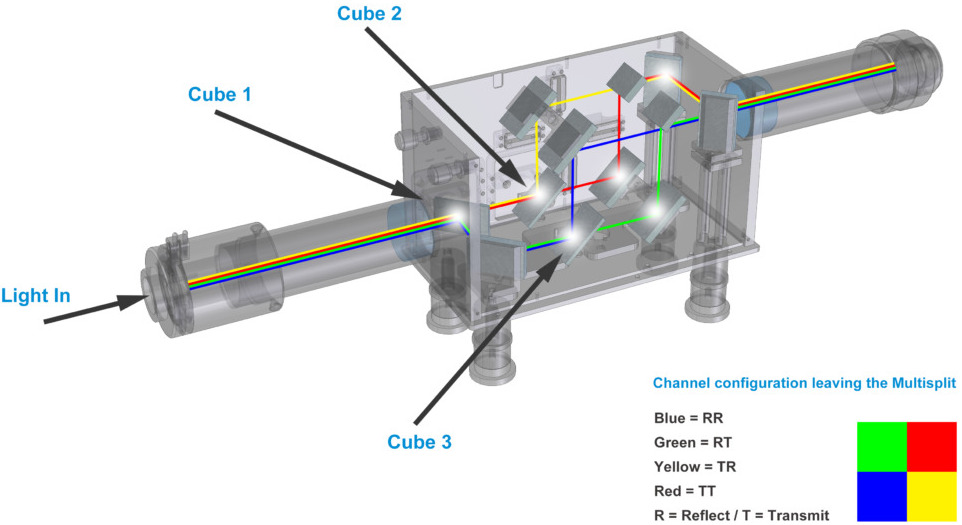

MultiSplit V2 四通道成像分离器可以根据波长或偏振进行分光，从而适用于需要同时或高速采集多个发射波段或偏振状态的应用。光路首先被分成两条，然后在重新聚焦以生成四个图像之前，这些光路中的每一条都被第二次独立地分开。 支持相机在快速流模式下运行。
多深度成像
借助MultiSplit V2 四通道成像分离器，可以同时进行多深度成。在此应用中，分光器本身是一样的，但各个通道中的校正镜头会导致每个通道的焦点位于样品中的不同深度，从而实现同时采集四通道“mini-z”Stack成像。
除了可以和显微镜的连接使用，MultiSplit V2 四通道成像分离器还可以与相机镜头或其他镜头系统一起使用，以产生合适尺寸和 f/number的图像平面。
特点

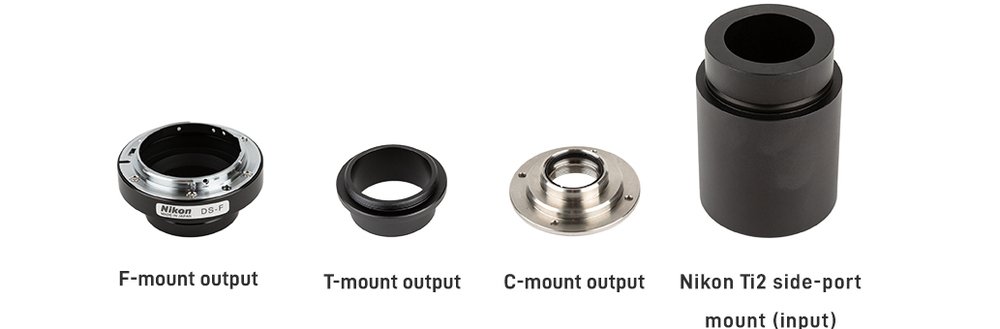

- 紧凑型设计，标配集成 C -mount安装输入和输出端口（根据要求提供 F-mount 和 T-mount）
- 支持最大对角线 32 毫米的传感器（仅限拆分模式）
- 四台像机替代方案
- 所有光学原件表面上 425nm 至 875nm 增透膜
- 40mm直径专有光学器件
- 简单精确的图像配准控制
- 磁性立方体安装用于增强配准性
- 可更换滤光片/二向色镜架
- 滤光片尺寸 – 25mm直径
- 推荐的二向色尺寸 – 26 x 38 x 2mm（λ/2 平面度）
- 用于 25 mm ND 滤光片和色差校正镜头的倾斜和平面辅助插入式支架（1 英寸可应要求提供）
- 标配 1 倍放大率
- 可选的偏振分束套件，包括分束器立方体和可旋转偏振器
- 用户定义视野的中央可调矩形光阑
- 改进的相机夹具以提高刚性
应用
- 同时多深度成像（使用独立镜头）
- Förster共振能量转移（FRET）
- 比率钙，电压和pH成像
- 同时多荧光探针成像
- 偏振研究（各向异性）
- 旋转盘共焦
- 超分辨率STORM / PALM / SIM
- 3D超高分辨率PALM / STORM（使用柱面透镜）
- 同时相位对比/ DIC和荧光
- 全内反射荧光 (TIRF)
- 单平面照明显微镜 (SPIM)
