Photopia非成像光学设计软件

简介

Photopia是一种快速准确的光学设计软件,可为非成像光学系统提供全面的性能评估。 利用Photopia光学设计软件,您可以在很短的时间内实现虚拟设计,而成本仅为样机成本的一小部分。

Photopia非成像光学设计软件包含一个内置CAD系统或作为SOLIDWORKS®的插件。独立CAD系统可与SOLIDWORKS®,AutoCAD®,Pro /EngineerCREO®,SolidEdge®和Inventor®等软件包连接使用。在SOLIDWORKS®上安装Photopia插件,您可以直接在装配模型上进行光线跟踪模拟。从添加灯具和分配材料、设置和查看输出,所有工作都在SOLIDWORKS上完成。您可以保持SOLIDWORKS工作中的所有便捷性,无需学习其他CAD程序。这是完整的单窗口光机械集成。无需链接、桥接或导出文件以进行分析,确保文件的准确性。使用您熟悉的CAD界面来提高工作效率并更快地完成工作。您可以很容易地了解Photopia非成像光学设计软件。 根据您的设计要求, 使用我们预定义的灯和材料库以及我们的设计工具生成光学几何形状,并按照行业标准格式进行输出。

Photopia光学设计软件适合您的设计工作:

✔灯具光学设计

✔照明光学设计

✔非成像光学设计

✔紫外线固化和消毒光学设计

✔太阳能和采光光学设计

✔红外辐射光学设计

✔工业系统光学设计

✔传感器系统的光学设计

✔消费设备的光学设计

Photopia非成像光学设计软件

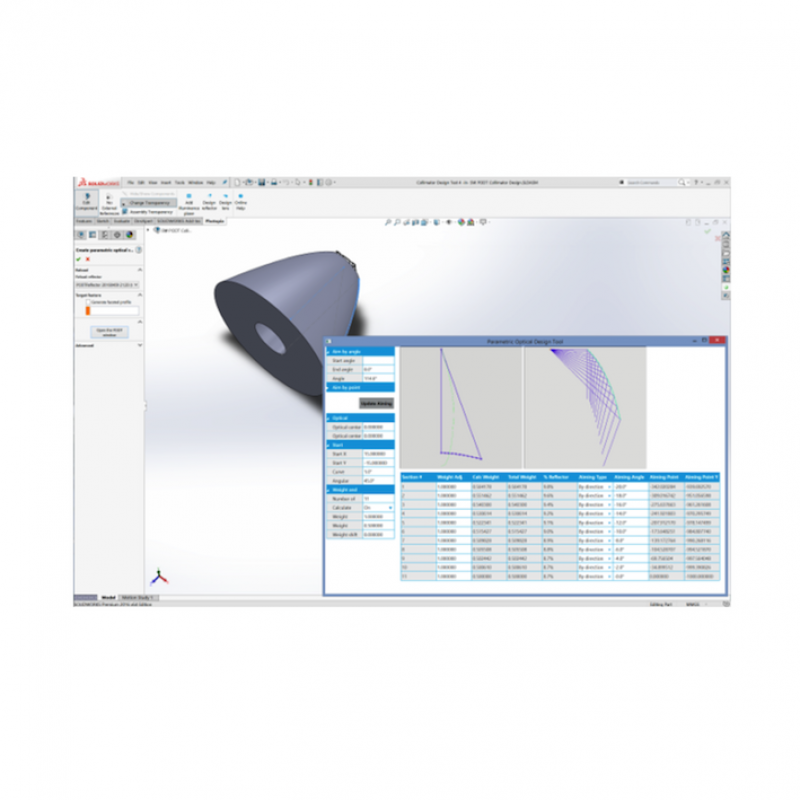

参数光学设计工具
大多数参数化建模依赖于原始几何图形,如直线或圆弧或曲线……但这些都不会直接与您想要瞄准光线的方式相关。 根据您希望最终分布的外观,我们的参数光学设计工具(PODT)为您提供了来创建和操作几何形状的直接方法。PODT可用于从简单的旋转反射器到由多个轮廓构成的复杂晶体。PODT可以让您更快地完成最终设计。 我们每天都在项目中使用这些工具,它们可以显着减少优化设计所需的时间。

灯和材料库

任何光学模拟的核心都是精确的光线生成和精确的光线相互作用,换句话说,就是精确的灯模型和精确的材料特性。 我们花费时间来测量、分析和模拟Photopia库中的所有1900多种灯和材料,而不是依靠我们的用户调整理论材料方程或使用仅有光线数据的简化灯模型。 凭借25年的光线跟踪历史,我们知道生成精确模拟所需的条件。 我们每天都在自己的设计工作中使用该软件,因此我们必须信任它。

Photopia非成像光学设计软件
Photopia非成像光学设计软件
Photopia非成像光学设计软件

相关输出

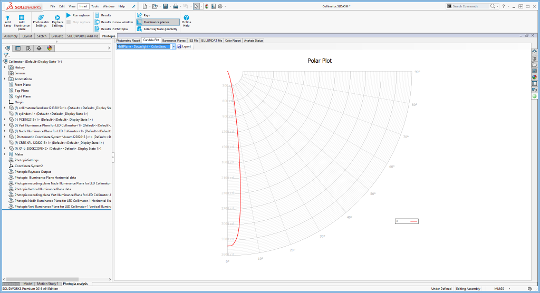

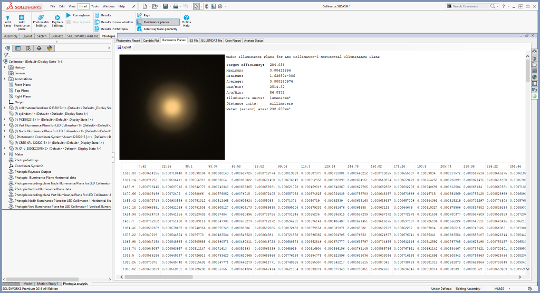

Photopia非成像光学设计软件为每个光线跟踪生成完全兼容的IES,TM-14和EULUMDAT文件。 照度平面可用于评估光束平滑度,完整的3D光路可为设计优化识别区域,并且有多种类型的绘图可以用于确认您的设计。 Photopia提供最新的输出要求,如IESNA TM-15和BUG等级。 Photopia还提供一份分析颜色均匀性的报告,其中包括行业相关指标,如EnergyStar和DLC所要求的光束颜色变化和视场角度。

Photopia非成像光学设计软件

CAD系统

Photopia非成像光学设计软件集成了CAD系统,因此您无需在CAD系统中来回创建和优化光学设计。 您还可以使用STL和DXF / DWG文件从SOLIDWORKS,Inventor,Pro / E和AutoCAD等领先的CAD软件导入机械零件。 一旦进行了优化设计,就可以将几何图形作为3DM或DXF/ DWG文件导回CAD系统。

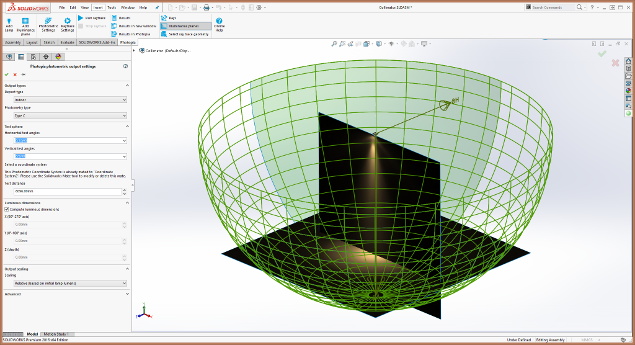

还有用于SOLIDWORKS的Photopia,作为SOLIDWORKS的一个插件,Photopia可让您直接在SOLIDWORKS内部设置、分析和查看输出结果。 这两个版本的软件都具有相同的功能。

为何选择光线跟踪?缩短更好产品的上市时间

更少的样机
无需花时间构建和测试样机进行迭代,而是在Photopia内部进行迭代,其中唯一的成本是您自己的时间

降低测试成本
更少的样机意味着测试时间和费用的缩减。 您还可以快速测试许多配置,而不是构建每个选项并将其发送到实验室进行测试。

更好更快的设计
在相同的时间内,相比于样机,您可以使用Photopia测试和迭代更多的设计,这样您就可以获得更佳设计。

好的投资?
任何商业软件都应该快速收回成本,否则就不值得拥有。 您投资CAD软件的原因是与手动绘图相比,通过CAD获得的生产率有利于您的利润。 光学设计软件也应如此。Photopia等光学设计软件可以让您减少样机和降低测试成本并实现更优化的设计,它应该是您业务的积极补充。

在没有Photopia的情况下,在初始设计之后,您可能需要多次构建、测试和优化样机,这会花费您大量的时间和金钱。

步骤 时间 成本
1. 设计灯具 1天到1周 时间成本
2. 建造样机 1到6周 500到75000美元
3.光度测试 1天到3周 300到700美元
4.优化设计 1小时到1天 时间成本
5.五次设计迭代(步骤1-4) 6到47周 4000到400000美元
总计 6到47周 4000到400000美元

使用Photopia,您不需要在第一个样机之后进行迭代,从而节省时间和金钱。

步骤 时间 成本
1. 设计灯具 1天到1周 时间成本
2. 建造样机 1到6周 500到75000美元
3. 光度测试 1天到3周 300到700美元
总计 1到10周 800到75000美元

为何选择Photopia? –准确易用

市场上的许多光学软件都以成像光学为主、非成像光学为辅。 Photopia专为建筑照明以及大多数其他基于照明的非成像光学设计任务而设计。在建筑照明行业中,大多数销售具有优异性能的产品的公司都使用Photopia。 一些主要公司包括Philips,AcuityBrands,Cooper Lighting,GeneralElectric,Havells-Sylvania,Cree,Hubbell Lighting,Indal Group,R-Tech(Schreder),Toshiba,Gerard Lighting,AB Fagerhult, ETAP,LG,iGuzzini,Louis Poulsen / Targetti,Luxo等。 对于那些从其他软件转换过来的客户来说,光线跟踪的速度和准确性是他们选择Photopia的主要原因。 Photopia的输出结果值得您的信赖。

Photopia 其他光束跟踪软件
提供900多种全测试灯模型 灯模型有限或者依赖于第三方库
提供700多种全测试材料 内部没有测试材料,依赖于第三方数据
相关的、标准兼容的输出 通常不生成有效的IES文件
快速,几分钟内数百万的光线 可能需要数小时才能跟踪100,000条光线
光学设计工具 依靠更多用户介入
专家级客户支持 由初级工程师提供支持,而不是产品经理

大量精确的灯库
Photopia包含用于建筑照明行业的最全面灯库。 目前的库包括900多种可供选择的LED模型,还包括用于采光设备设计的太阳和天空圆顶模型。 大量精确的灯库使用户无需创建自己的灯模型并猜测其属性。 准确的光源模型对于整个灯具的精确模拟至关重要。 其他依赖光线集的程序可能不如Photopia库中的模型准确。

大量测试材料属性
对于其他软件,您可以通过各种数学函数的参数定义BRDF(BSDF)数据,但知道设置什么参数是个问题,而且许多材料的散射行为也不能用数学函数准确表示。 虽然现在制造商可以提供标准材料的BRDF / BTDF数据,但是光学软件公司能够测试定制材料(例如各种水平抛光和阳极氧化工艺的成形铝)也是非常重要的。 自20世纪80年代后期以来,LTI Optics一直提供这项服务,比任何其他公司的时间都要长,并且在表征材料的重要光学特性方面拥有更多经验。 测试产品中使用的实际材料的BRDF / BTDF数据对于生成准确的模拟结果至关重要。

有意义的输出
Photopia提供一系列“即买即用”的行业标准输出。 您不需要做许多额外工作来生成符合标准的IES,EULUMDAT和TM-14文件,而Photopia会创建这些光线跟踪。 您将获得室内和室外CU表格、道路光度图、带有详细分析结果的光度报告。 我们的数据采集器不会相互阻碍,因此您可以在单个光线跟踪后查看多个照度平面以及坎德拉分布数据。

快速光线跟踪
如果您想要对设计进行详细评估,快速光线跟踪非常重要。 我们有几个客户以前使用其他光学软件,他们说通常需要几个小时来跟踪100,000个光线。Photopia通常可以在几分钟内跟踪数百万条光线,速度与模型复杂性无线性关系。 此外,由于某些程序将所有光线存储在内存中,因此您可以跟踪的光线数量取决于系统资源。 对于详细的坎德拉分布和照度平面数据,您需要跟踪500到1000万条光线。 跟踪不足的光线数量可能导致结果中细节的缺失,因而对产品的实际性能得出错误的结论。

光学设计工具
Photopia的参数光学设计工具(PODT)模块提供了一个环境去设计反射器和折射器几何结构,并且可以通过大量光学参数进行控制。几何图形是根据您决定瞄准光线的方式创建的。由于这些工具,您通常会导入室内和室外镜片几何图形,然后在Photopia内部创建和修改反射器几何图形。您通常不会修改CAD软件部分并反复重新导入它们。PODT模块的开发是基于过去20多年中LTI Optics在光学设计咨询项目方面积累的经验。因此,这些工具中使用的方法适用于多种产品类型。这些工具的范围也在不断发展,它们可以应用于尽可能多的设计类型,而且会大大缩短设计过程。

参数光学设计工具(PODT)是 Photopia软件的亮点,其他程序只提供“优化器”,试图优化用户提供的起点几何图形。如果无法修改该几何图形的参数以达到所需目标,那么这个工具就不适合做设计工作。因此,在很大程度上这种优化器的使用取决于设计者提供起点光学几何图形的技能。

客户支持
LTI Optics非常重视客户支持。 由Photopia软件的首席设计师、产品经理以及我们资深的光学设计师为客户提供技术支持。我们设计了行业内多种类型的灯具,我们清楚地了解客户正在创建的项目类型,并以更有意义的方式帮助他们,同时得到了很多用户对我们支持的积极反馈。

Photopia版本  选择您需要的功能

Photopia Photopia Premium
AutoCAD style CAD系统

SOLIDWORKS插件
超过1000盏灯的灯库
近1000种材料的材料库
可定制的光度报告
单工作站许可证
Photopia的所有功能
+
折射材料
SVG / Vector和高分辨率绘图导出
共享本地网络许可证


灯库
包含1000多个完全测试和建模的灯,包括全光谱数据。

通用材料库
包含超过700种散射反射和透射材料的真实测量数据。

折射材料
如果您正在设计或分析使用折射弯曲光线的镜头,则必须跟踪折射。

主要功能列表

CAD界面
✔完整的CAD系统
✔导入STL,DXF,DWG
✔导出3DM,DXF,DWG
✔使用PODT进行设计
✔参数化阵列
✔SOLIDWORKS插件
设计工具
✔以角度或点为目标
✔配置文件或3D
✔挤压或旋转
✔复杂的放样
✔轻松调整界面

✔超过1000个灯模型
✔超过900种材料
✔完整的测试数据
✔光谱数据
光度
✔自定义角度设置
✔IES IES,TM14,EULUMDAT
✔坎德拉极化和xy
✔照度平面
光线跟踪
✔可变光线数量
✔可变反应数量
✔多线程
✔颜色意识 ✔灯阵列优化
支持
✔完整的PDF用户指南
✔4个初学者教程
✔9个高级教程
✔电话和电子邮件支持
✔支持网站

演示和试用版 定制化在线演示和1周的试用许可
评估Photopia是否适合贵公司的第一步是安排在线演示,我们的专业光学工程师将讨论您的项目并向您介绍该软件。 在线演示之后,我们很高兴提供1周的试用许可,以便您可以在自己的项目中使用该软件或将其展示给您办公室中的其他人。

预约在线演示
✔免费引导演示
✔功能齐全
✔期限1周
✔多种教程
✔应用于您自己的项目

试用期要回答的问题
灯库是否有你使用的灯?
材料库是否有您使用的材料?
您能把您的模型导入Photopia吗?
减少样机设计和测试的费用是否证明了软件的成本物有所值?

系统要求

  • Windows 7 SP1或更高版本,32位或64位
  • 4 GB内存
  • OpenGL显卡
  • 可以在BootCamp,Fusion或Parallels下的MacOS上运行
  • Photopia SOLIDWORKS 2016 或Photopia SOLIDWORKS 2019

网络许可
Photopia standard可以在单个工作站上安装和授权。 Photopia Premium可以安装在一个工作站上,也可以通过网络许可证在多个用户之间共享。安装Photopia时,请查看许可协议以了解限制条件

升级
LTI Optics提供年度维护合同,提供以下服务,期限为1年:

  • 所有自有模块的主要程序更新
  • 灯和材料库更新
  • 访问参数光学设计工具PODT
  • 我们一流的团队提供技术支持

租赁
如果您偶尔需要Photopia,我们提供租赁Photopia软件服务。
租赁可以3个月或12个月的增量进行。联系我们了解租赁价格。

让我们分析您的设计
如果您已经有设计并且只想快速分析,我们可以导入您的CAD模型,设置Photopia分析参数并提供分析结果。这使您无需学习或购买软件即可快速、准确地进行模拟。有关此选项的信息,请与我们联系。

咨询
如果您偶尔需要光学设计而且您不是光学专家,那么使用我们的咨询服务通常更有意义。除了熟练使用Photopia之外,我们还拥有丰富的光学设计知识,可以为您的项目提供非常好的见解和解决方案。联系我们获取光学设计报价。
