单通道太赫兹频域光谱仪
  • 简介
  • 产品视频

简介

多功能PB7220-2000-T太赫兹频率分析光谱平台专为精确扫描复杂化合物而设计,具有更高的精度和控制能力。当THz研究人员和应用开发人员需要以高分辨率研究太赫兹频率下的材料特性时,PB7220太赫兹频域分析光谱仪是一个理想选择。从100 GHz扫描到1.8 THz以上的单次快速扫描,其频率分辨率高于0.25 GHz。

PB7220太赫兹频域分析光谱仪采用精确调谐的光纤耦合蝶形封装半导体DFB激光器,先进的光混合光源和检测器以及先进的数字控制硬件和软件,提供完整的THz一键式启动光谱仪。光混合源的高效CW特性使得所有的THz功率都处于感兴趣的频率范围内,在高达70 dB Hz的扫描范围内具有出色的动态范围。

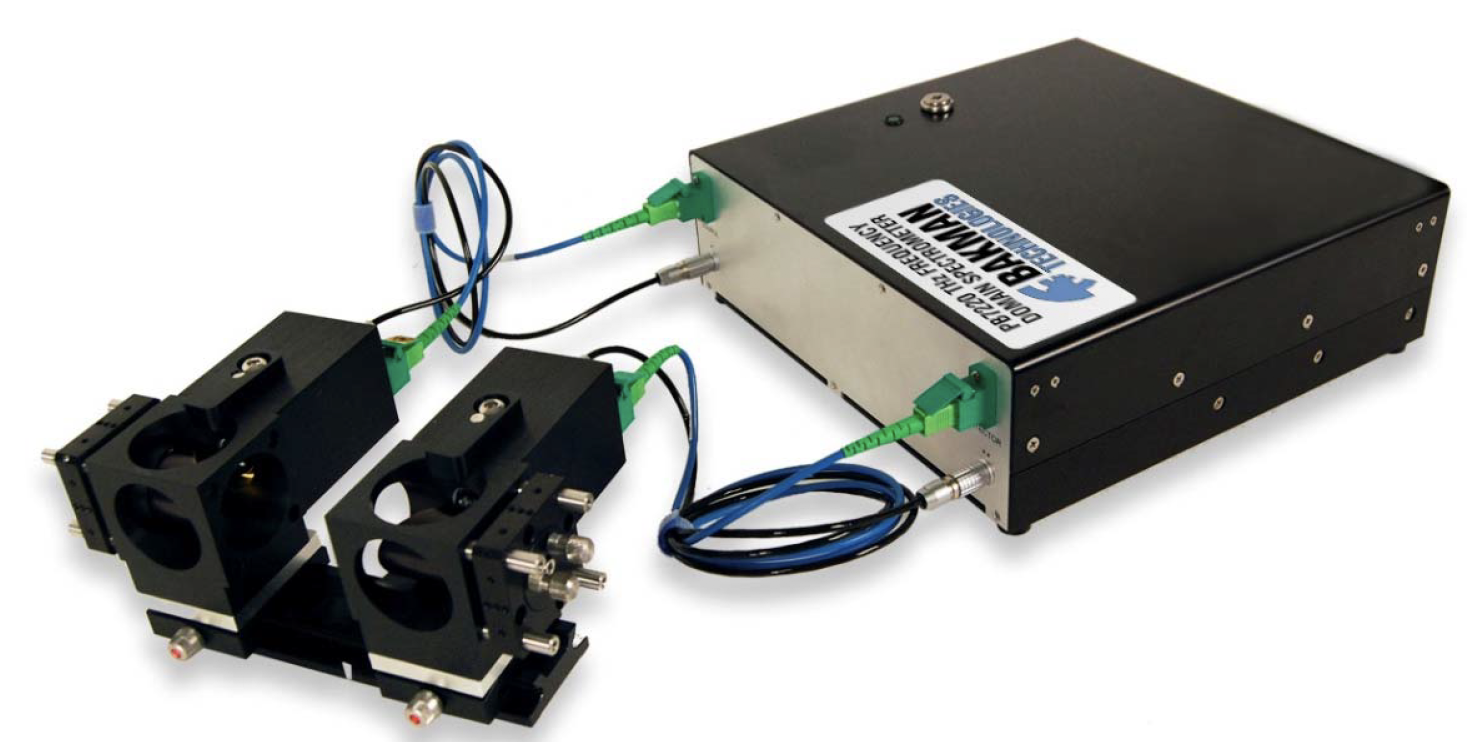

光纤耦合光源和探测器探头安装在导轨系统上,用于传输测量。它们也可以分离开来,与扩展的光缆一起使用,得以在更广泛的应用中提供最大的测量灵活性。

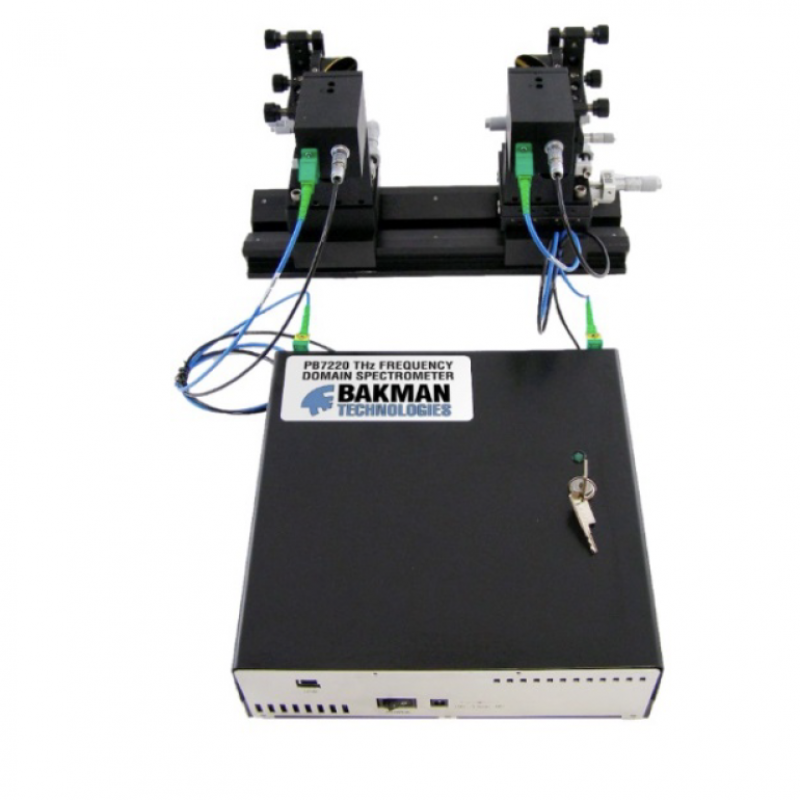

太赫兹频域光谱仪 太赫兹频域光谱仪

应用

  • 危险物品检测
  • 生物制品
  • 化学品
  • 微波和太赫兹光谱
  • 材料料表征

特征

  • 完整的交钥匙系统
  • 经济实用:以前的太赫兹系统成本的一部分
  • 便携式:可配置内置锂离子电池,连续使用时间长达12小时
  • 紧凑型:23厘米×23厘米×8厘米(9“×9”×3“),小于7公斤
  • 连续快速扫描从100 GHz到超过1.8 THz
  • 光纤耦合太赫兹源和探测器探头
  • 室温固态检测:无需低温

性能

参数 最小值 典型值 最大值 单位
带宽 1700 1850 2100 GHz
光谱纯度 0.010 0.015 0.025 GHz
频率分辨率 100 1000 5000 MHz
动态范围 at 100 GHz 65 70 75 dB Hz
动态范围 at 1000 GHz 40 55 60 dB Hz
动态范围 at 2000 GHz 30 40 45 dB Hz
THz 光束直径 at 500 GHz 6 mm(FWHM)
THz光程 10 25 cm
调谐速度 10 GHz/sec
电子斩波频率 6000 Hz

参数

指标
重量 2.5kg
工作温度 -20°C to +55°C
存储温度 -20°C to +75°C
湿度 10% to 90% (无结露)
输入电压 100 – 240 VAC
输入频率 50 – 60 Hz
交流输入负载@ 120 vac @ 25°C 1.5 Amps
交流输入负载@ 240 vac @ 25°C 0.75 Amps
直流输入负载@ 19 vdc @ 25°C (平均) 250 mA
电池运行时间(预估) 12 hours
PB7220太赫兹频域光谱仪的灵活性介绍



PB7220太赫兹频域光谱仪的组成介绍



PB7220太赫兹频域光谱仪的安装介绍
