声学过程监控

功能介绍

通过空气检测和分析高达 1 MHz 的声学过程特征

Eta250 Ultra光学麦克风是一款精密的超声设备,可实现对工业过程的真正非接触式监控。它不需要固体或液体耦合,也不直接接触振动表面。

高频超声波在空气中仅传播几十厘米。 放置在加工装置附近的光学麦克风可以直接监听其发射的超声波,同时抑制来自环境的背景噪声。

声学信号具有纤细的数据流。 可以实施强大的实时分析和机器学习。 3D 模式识别算法可以自动区分“好”和“坏”的声学特征,在生产线中实现优异的过程质量控制。

特点

  • 现场实时过程监控
  • 识别工艺异常、裂纹、缺陷等
  • 不受邻近机器的可听噪音和电磁干扰的影响
  • 紧凑的传感器尺寸可以直接集成到现有机器中
  • 无需耦合到已处理的部件

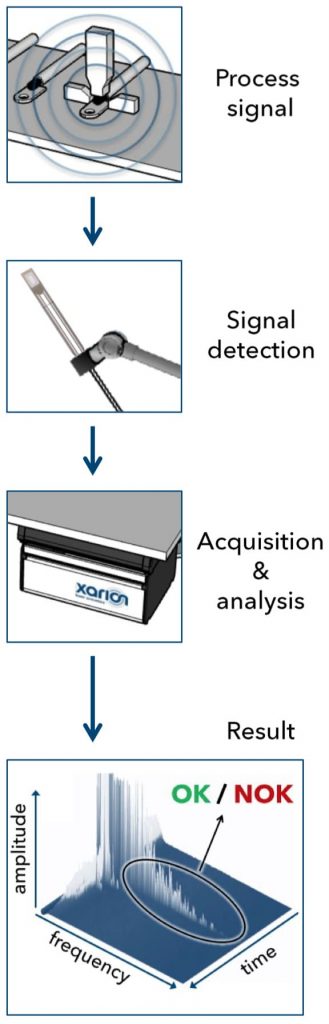

声学过程监控系统(见下图):

组成一:Eta250 Ultra光学麦克风

组成二:HF-MES数据采集分析仪器

声学过程监控
声学过程监控

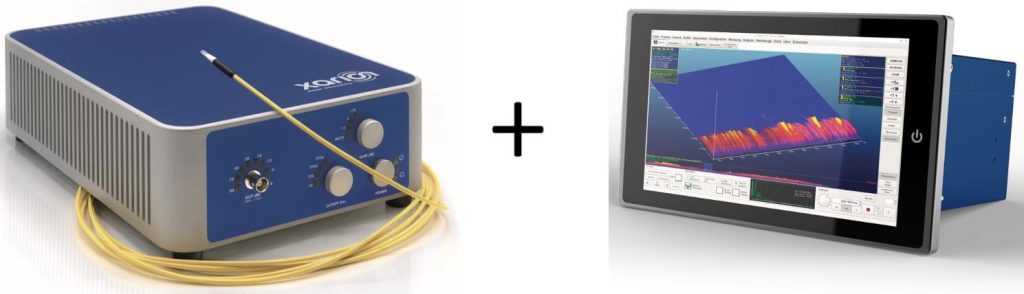

Eta250 Ultra光学麦克风(左);HF-MES数据采集分析仪器(右)

激光加工

机载超声波发射可用于监测工业激光材料工艺的质量,例如激光加工、 激光焊接、结构化或切割以及增材制造,包括粉末床熔合和实时能量沉积。

声学过程监控
声学过程监控

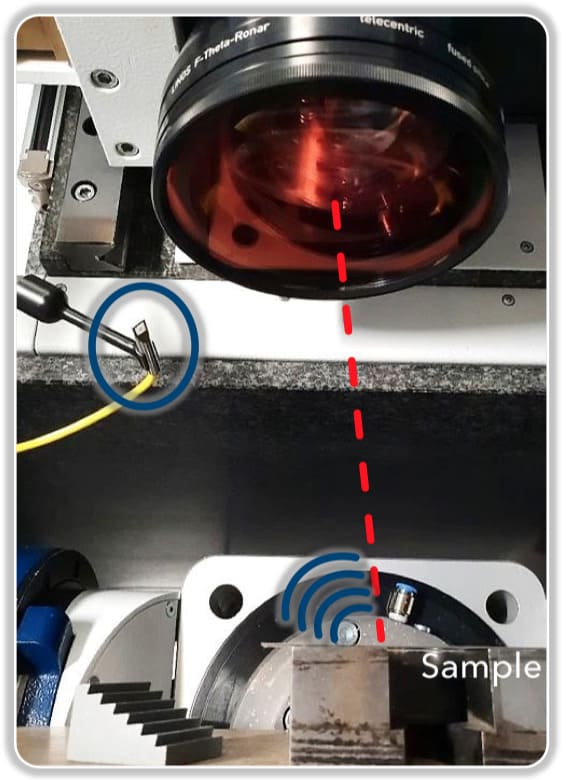

钢表面的激光成型

听到差异

对加工过程产生的超声波进行检测可以揭示工具磨损、表面状况、过程不规则性等情况。在不受可听背景噪声的情况下,可以利用超声范围内的声学特征进行分析。

声学过程监控
声学过程监控

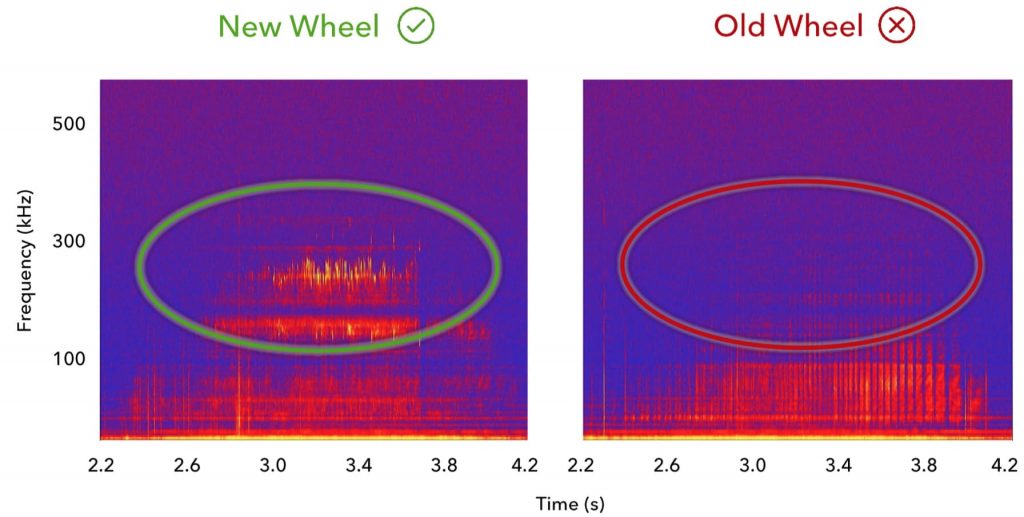

玻璃加工过程中超声特征的变化

工具磨损

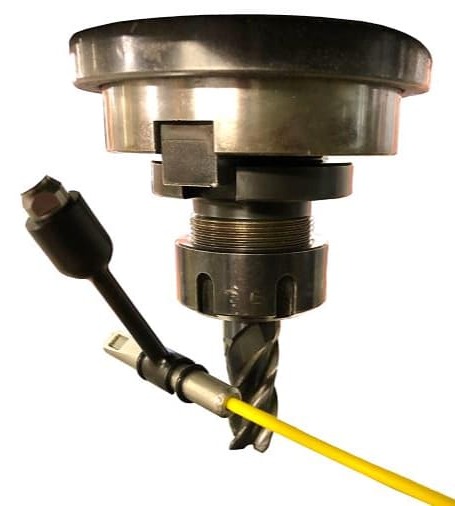

光学麦克风可以通过分析加工过程中的超声波来监测工具的锋利度。与钝的工具相比,锋利的工具表现出更强的超声信号。

声学过程监控
声学过程监控

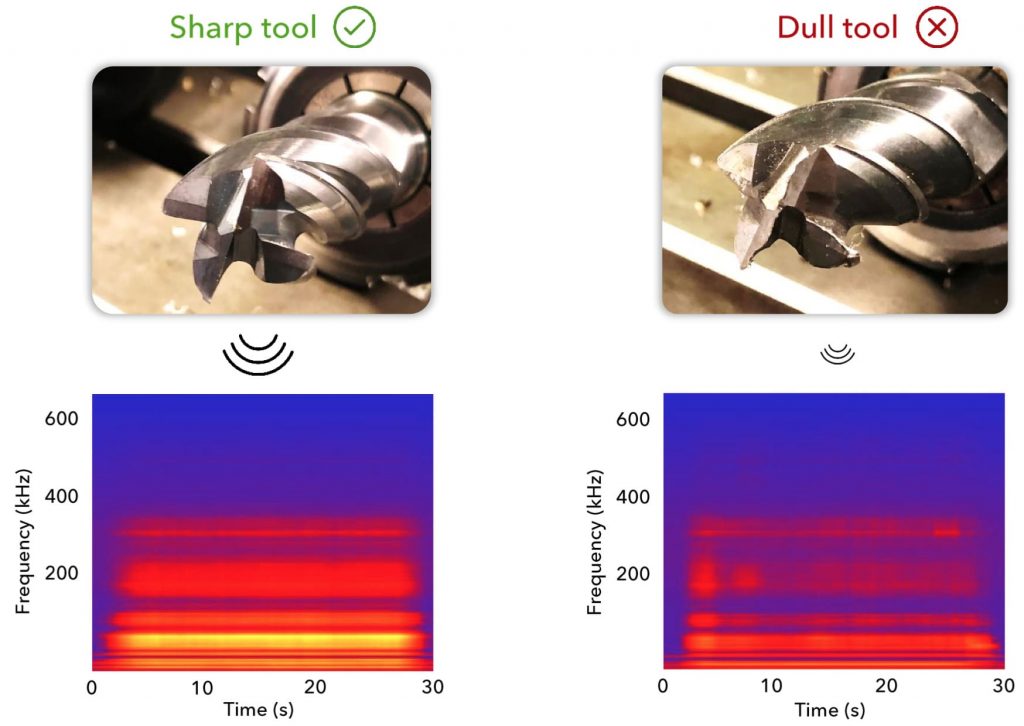

刀具锋利度监测
