简介

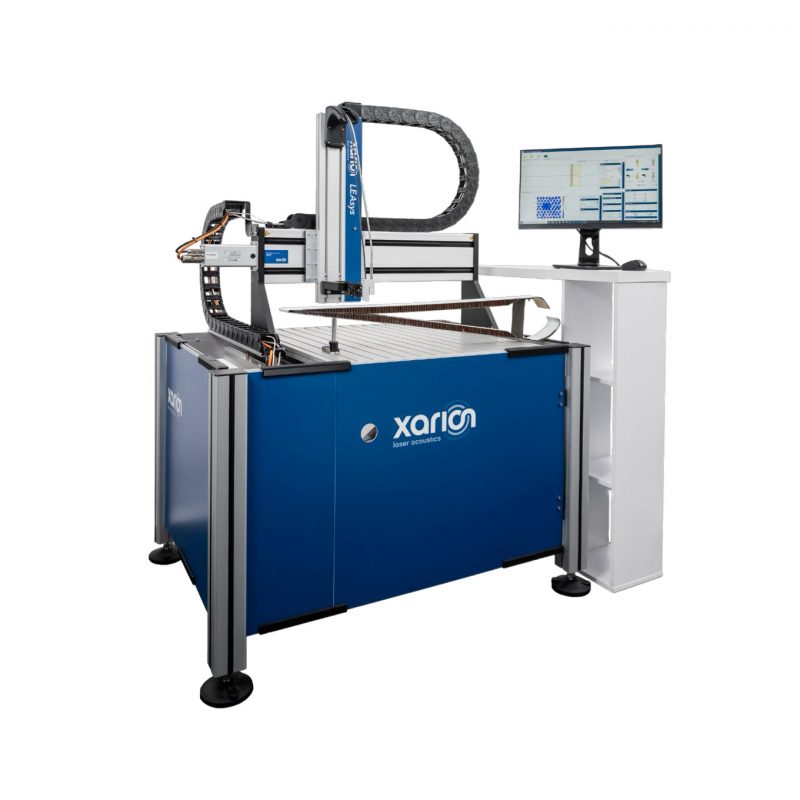

LEAsys交钥匙超声波检测系统是专为从事复合材料、金属和粘合接头的激光无损检测(NDT)而设计的理想工具,适合研发实验室及研究机构。该集成的NDT扫描仪解决方案结合了创新的LEA技术、高分辨率x-y扫描仪台及实时数据分析软件,能够以高分辨率和高速度进行非接触激光超声检测。

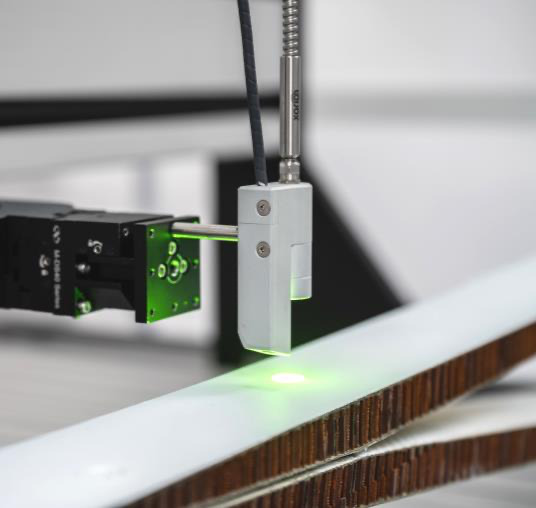

超声波信号通过称为LEA的激光激发技术产生,并由光学麦克风检测从样品发射或反射的声学信号。系统支持直通传输及单侧(音调捕捉或脉冲回波)超声测量能力,以非接触方式检测内部缺陷、分层或孔隙度。对于需要快速检查的大型部件,系统还提供八通道麦克风阵列系统,以提高生产效率,是进行超声探测的理想平台。

硬件功能

  • 脉冲重复率为 100、400 或 10,000 Hz 的激发激光或热声激发
  • 检测器:带宽为 2 MHz 的 Eta450 超光学麦克风
  • 最小步长:10 µm
  • 扫描范围:530 x 500 mm 或 530 x 1000 mm
  • 数据采集:14 位分辨率,50 MHz 采样率

软件功能

  • 用于控制和数据分析的 GUI

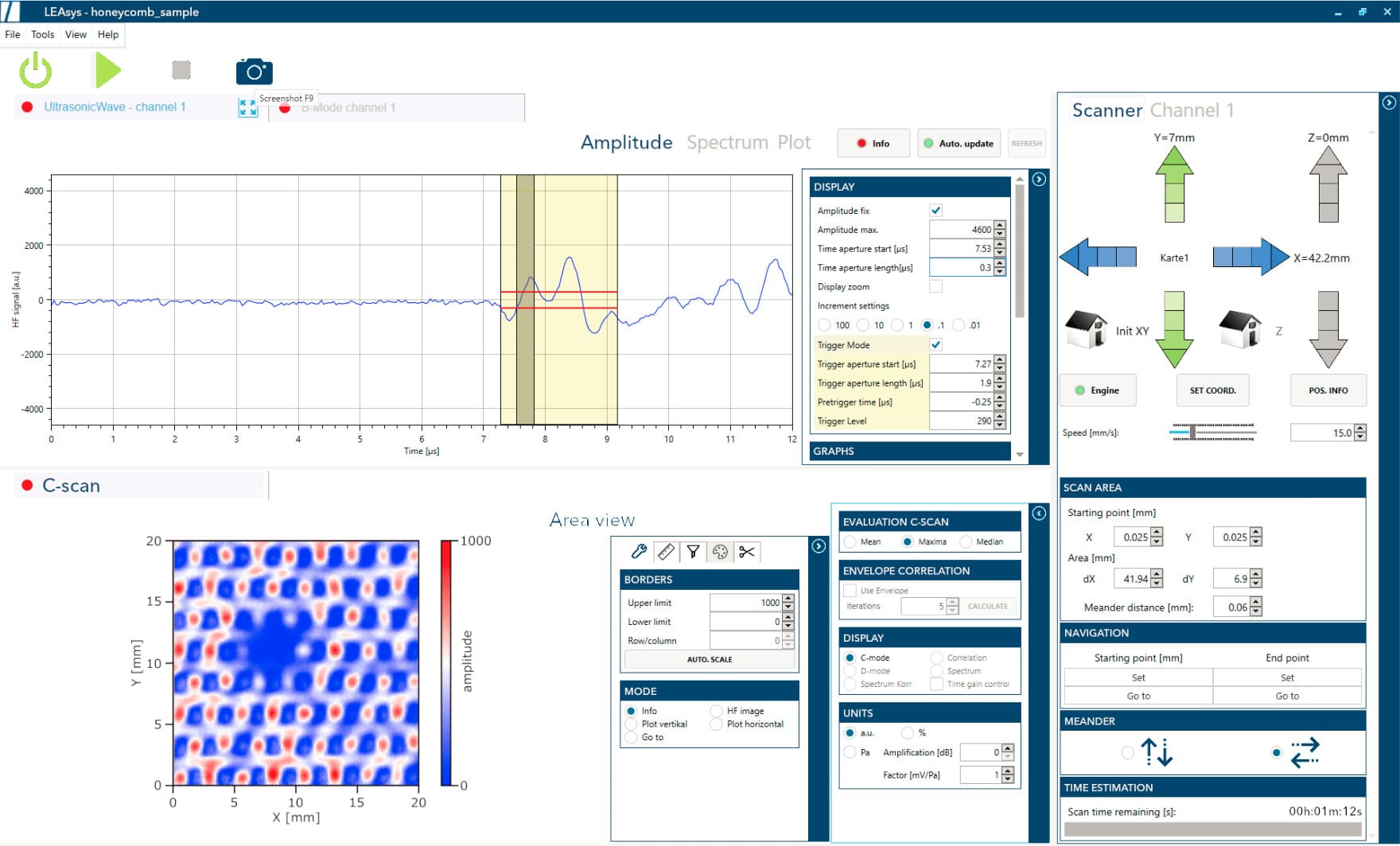

  • 显示 A、B 和 C 扫描(实时)
  • 最小步长:10 µm
  • FFT,光谱分析(F 扫描)
  • 轻松以 BMP 格式导出结果图像
  • 以 CSV 格式导出原始数据
