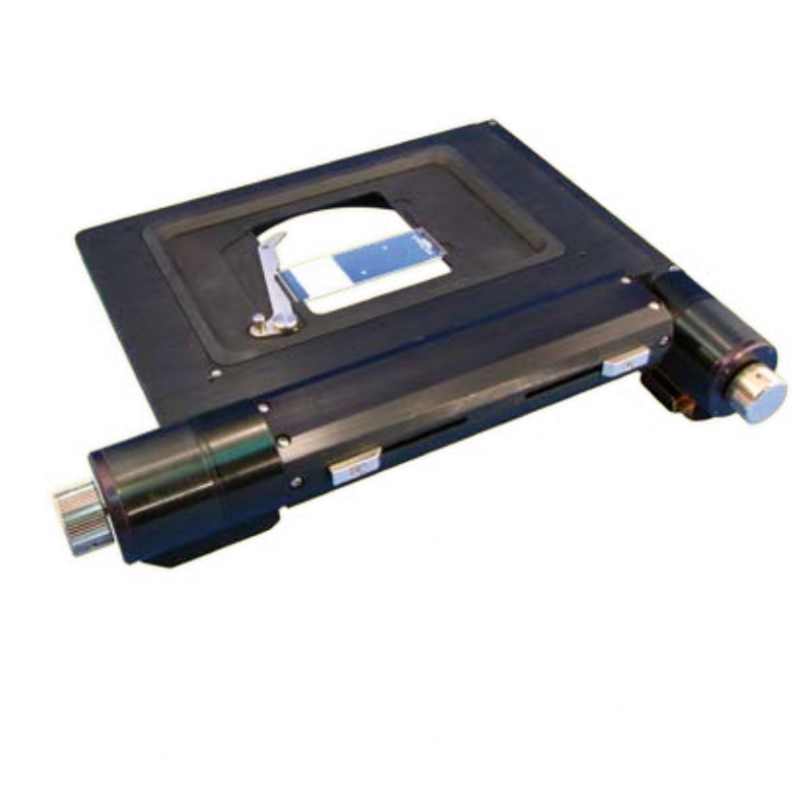

BioPrecision2 显微镜电动平台
  • 正置显微镜电动平台
  • 倒置显微镜电动平台
  • 长程显微镜电动平台

专为显微镜专门设计

对于正置显微镜应用,BioPrecision2电动平台采用轻便、高效的设计。移动平台的工作高度经过专门设计,与高孔径聚光灯Köhler照明兼容。平台宽样品插入配置方便使用高放大倍率的短工作距离物镜。使用高分辨率线性编码器(可选项),在不影响显微镜的使用下可以提高移动平台的精度。

BioPrecision2的不同之处

BioPrecision2电动平台定位机械部分采用步进电机驱动的精密循环滚珠丝杠,提供25nm的分辨率。速度高达30mm / sec。所有BioPrecision2电动平台级采用耐腐蚀不锈钢五金件、精密交叉滚子轴承和具有加工飞机级铝合金零件的低定位步进电机。

客户定制

BioPrecsion2电动平台可以通过选择编码器和样品支架进行定制。线性编码器通过提供平台位置的直接反馈来增强平台的表现。 LEP公司提供线性编码器的两个分辨率:0.1μm和0.05μm。

  • 薄型设计
  • 稳定性能
  • 精密滚珠丝杆
  • 交叉滚子轴承
  • 可调节限制
  • 线性编码器
  • 嵌入式数字ID

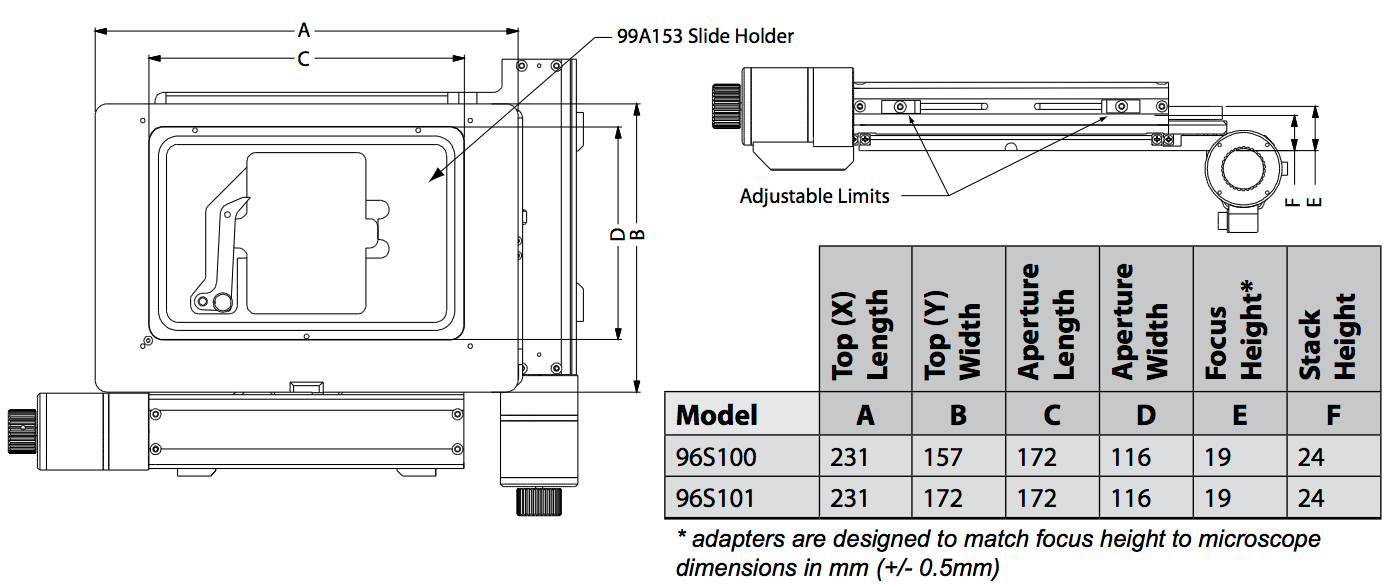

尺寸
显微镜平台

性能

基本型号 移动范围 最大移动速度 重量 平直度
96S100 100x75mm 30 mm/sec 2.7kg 1µm/25mm
96S101 100x100mm 30 mm/sec 2.8kg 1µm/25mm

根据物理和环境因素,如样品质量、温度变化和显微镜的稳定性,平台性能可能会有很大差异。请联系我们,以评估您的应用所需的平台性能。

定位反馈 最小分辨率 重复性 精度
标准开放环路 25nm 0.75µm 6µm
旋转编码 -RE 100nm 0.60µm 6µm
线性编码 -LE 100nm 0.25µm 2µm
高分辨

线性编码

-LE250nm0.20µm2µm

适配器

BioPrecision2电动平台需要显微镜专用的转接环。以下是常用显微镜和适配器的列表。有关兼容性信息,请联系我们。

产品编号 显微镜型号
99A200 LEICA DMLA&DMLB
99A201 ZEISS/REICHERT
99A202 OLYMPUS BH, NIKON
99A203 OLYMPUS BX
99A205 NIKON E800, E1000
99A206 LEICA DMRB, DM4000/5000/6000
99A207 NIKON E400/600
99A209 NIKON E800M, E1000M
99A210 OLYMPUS AX80
99A211 NIKON 80i/90i FEMALE DOVETAIL
99A212 NIKON 50i, 80i
99A213 ZEISS AXIOIMAGER
99A214 NIKON LV100

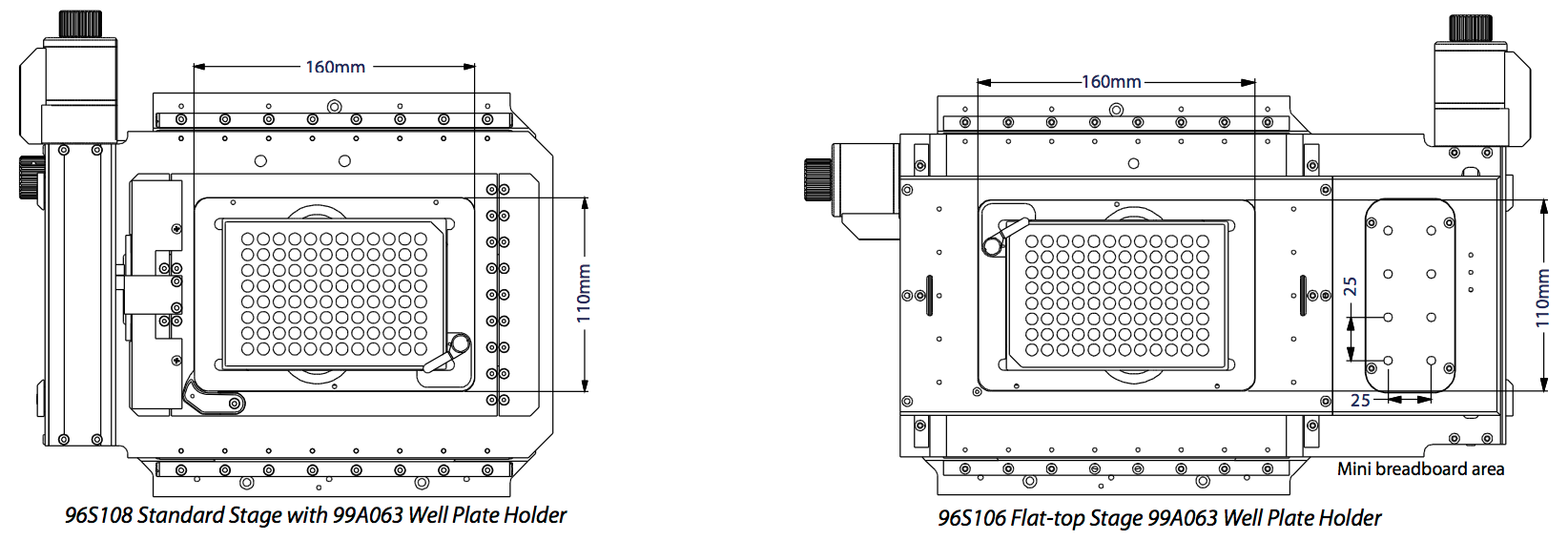

尺寸

显微镜平台

性能

定位反馈系统 最小分辨率 丝杠螺距 最大速度 重复性 精度 平直度 移动范围
标准开放环路 50nm 2mm 60mm/sec 0.75µm 6µm 1µm/25mm 120 X100mm
旋转编码 -RE 200mm 0.60µm
线性编码 -LE 100mm 30mm/sec 0.25µm 2µm
高分辨

线性编码

-LE250mm1mm0.20µm

根据物理和环境因素,如样品质量、温度变化和显微镜的稳定性,平台性能可能会有很大差异。请联系我们,以评估您的应用所需的平台性能。

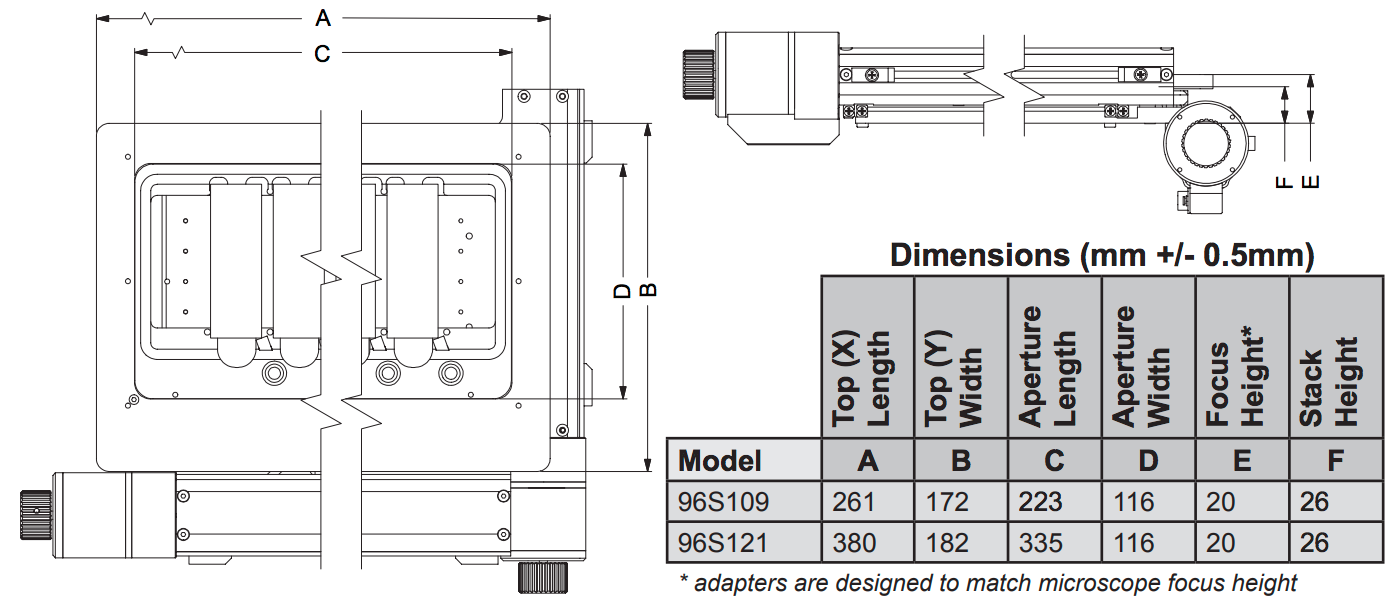

尺寸

显微镜平台

性能

序号 移动范围 速度 重量** 平直度 反馈选项 分辨率 重复率 精度
96S109 150x100mm 60mm/sec 2.58kg 1µm/25mm Standard Open loop 50nm 3µm 16µm
-RE Rotary Encoder 200nm 2µm 12µm
-LE Linear Encoder 100nm 0.25µm 3µm
96S121 250x100mm 60mm/sec 3.75kg 1µm/25mm Standard Open loop 50nm 3µm 16µm
-RE Rotary Encoder 200nm 2µm 12µm
-LE Linear Encoder 100nm 0.25µm 4µm
