简介

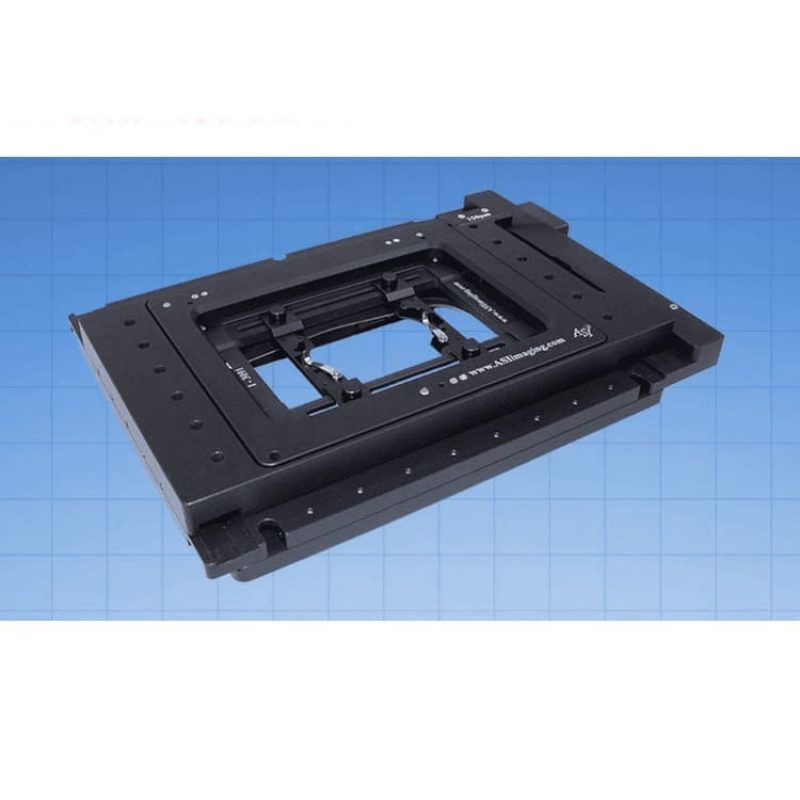

倒置显微镜用电动XY平台
为客户设计和制造的显微镜自动化 XY 平台。用于提供高分辨率和高度可重复的方法来控制显微镜平台的 XY 位置。同时，电动 XY 平台可以与 Z 轴电机驱动系列结合使用。适用于多种品牌和型号的显微镜，实现完整的、全自动化 XYZ 定位。轴承通过使用采用高分辨率旋转编码器进行定位反馈的电机来实现精确控制。轴承上的超硬耐磨涂层可减少摩擦并增强防腐蚀保护。电动XY平台由于其刚体结构具有更高的负载能力。

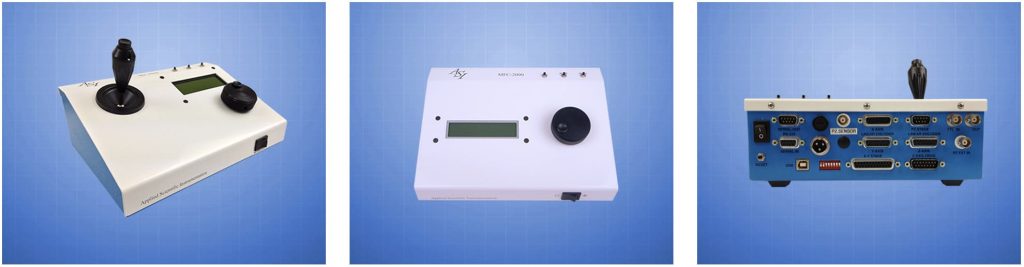

中图：Z轴控制器
右图：控制器背部接口
特点
- 精确定位和高重复性
- 多种行程可供选择
- 多种螺距丝杠可供选择
- 可选配 Z 轴压电平台（取决于具体型号）
- 可选配线性编码器用于高精度定位
- 可选配延展台翼提供更多空间
- 背光 LCD 显示屏显示 X、Y 和 Z 坐标
- “归零”和“主页”按钮用于简单的单机操作
- 符合人体工程学的紧凑型桌面控制单元
型号和参数

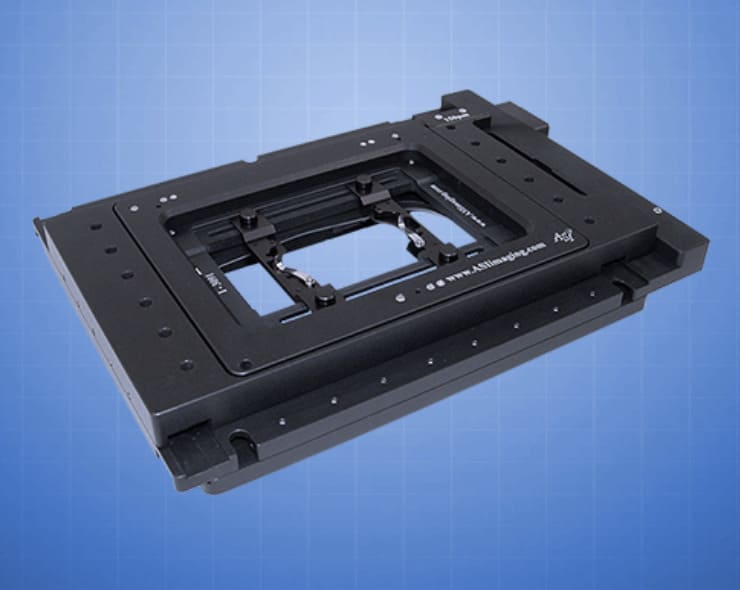

型号：RM-1250 Gen II （XY 自动平台）
标准配置规格
- XY 轴行程范围 125 mm x 125 mm
- XY 轴分辨率（编码器步长） 22 nm
- XY 轴 RMS 重复性 < 700 nm
- XY轴最大速度 7mm/sec
- 最大推荐负载（*可根据要求提供更高的负载）5kg
- *为 6.35 mm 螺距丝杠

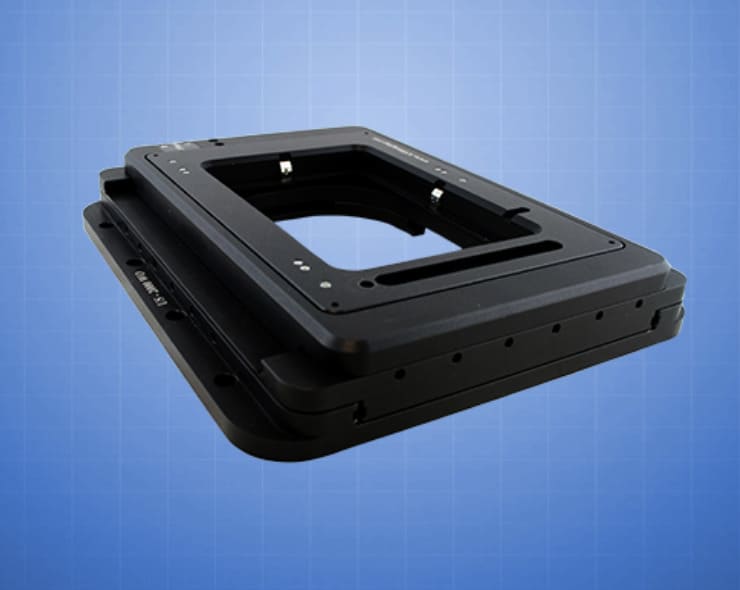

型号：MS-2000 Flat-top （平顶XY自动平台）
标准配置规格
- XY 轴行程范围 120 mm x 75 mm
- XY 轴分辨率（编码器步长） 22 nm
- XY 轴 RMS 重复性 < 700 nm
- XY轴最大速度 7mm/sec
- 最大推荐负载(*可根据要求提供更高的负载) 5kg
- *为 6.35 mm 螺距丝杠
型号：MS-2000 （XYZ 自动平台）
标准配置规格
- XY 轴行程范围 120 mm x 110 mm
- XY 轴分辨率（编码器步长） 22 nm
- XY 轴 RMS 重复性 < 700 nm
- XY轴最大速度 7mm/sec
- 最大推荐负载(*可根据要求提供更高的负载) 5kg
- *为 6.35 mm 螺距丝杠
型号：PZ-2000 （带压电Z轴平台的 XYZ 自动平台）
标准配置规格
- XY 轴行程范围 120 mm x 110 mm
- XY 轴分辨率（编码器步长） 0.088 μm
- XY 轴丝杠精度 0.25 μ/mm
- XY 轴 RMS 重复性 < 0.7 μm
- XY 轴最大速度 7 mm/sec
- Z 轴压电平台，压电行程范围 (+/- 5%) 150 μm或 300 μm 或500 μm
型号：PZ-2000FT（带压电 Z 轴平台的 XYZ 自动平顶平台）
标准配置规格
- XY 轴行程范围 120 mm x 75 mm 或更多
- XY 轴分辨率（编码器步长） 0.088 μm
- XY 轴丝杠精度 0.25 μ/mm
- XY 轴 RMS 重复性 < 0.7 μm
- XY 轴最大速度 7 mm/sec
- Z 轴压电平台，压电行程范围 (+/- 5%) 150 μm或 300 μm 或500 μm

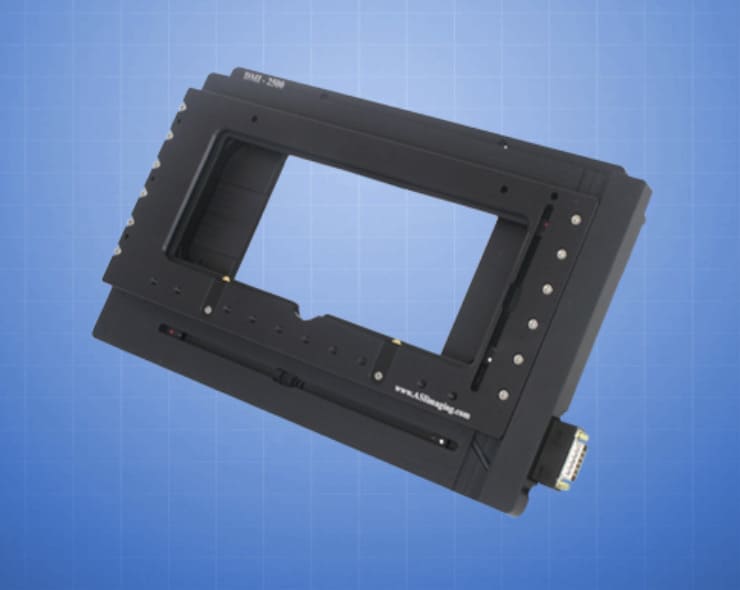

型号：MS-2500 （XY平顶加长行程平台）
标准配置规格
- XY 轴行程范围 250 mm x 75 mm
- XY 轴分辨率（典型）* 22 nm
- XY 轴 RMS 重复性（典型）* < 700 nm
- XY轴最大速度* 7 mm /sec
- *显示为 6.35 mm 螺距丝杠

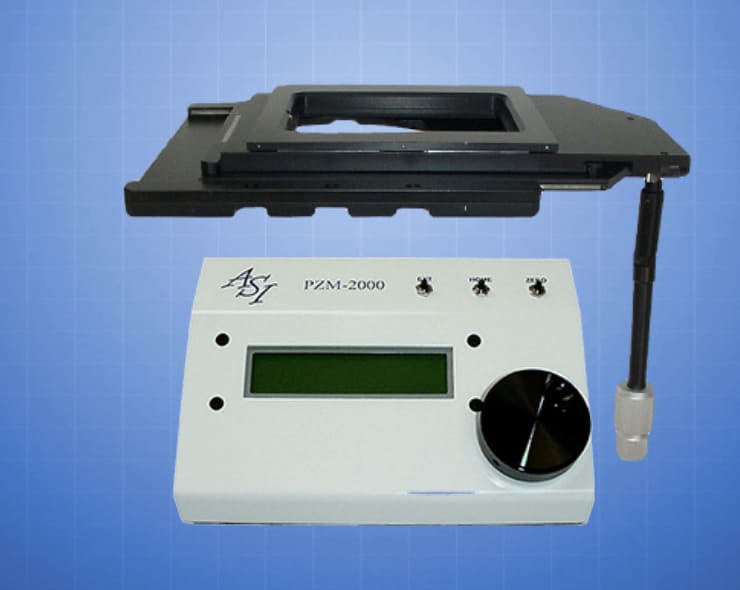

型号：PZM-2000（带压电 Z 轴平台的 OEM 手动平台）
标准配置规格
- XY 轴行程范围 标准 OEM 平台
- Z 轴行程范围 (± 5%) 150 μm、300 μm 和 500 μm（100 μm 和 200 μm 版本可选）
- Z 轴分辨率 1.5 nm
- Z 轴最大速度，稳定时间为 5 毫米/秒（每次移动约 10 毫秒）
- Z轴共振频率（空载）> 1 KHz
- Z轴顶板最大承重500克
- Z 轴顶板刚度 (± 20%) 3 N/μm
- Z 轴顶板面内倾斜（典型）10 μrad

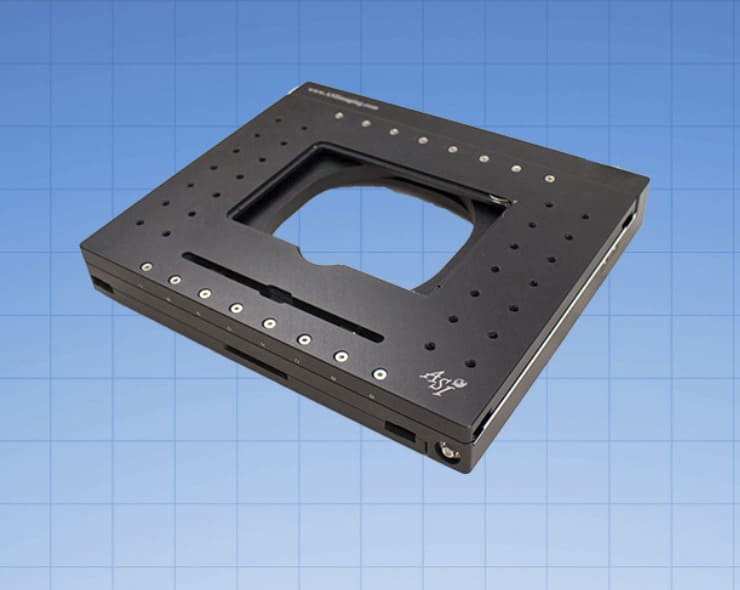

型号：US-2000 XY （超稳定平顶 XY 自动平台）
标准配置规格
- 平台尺寸 283 mm x 238 mm x 52 mm
- XY 行程范围 50 mm x 50 mm
- XY RMS 重复性（旋转编码器）<1.5 um
- 推荐承载能力 5 公斤
- *带 1.59 mm 节距丝杠
