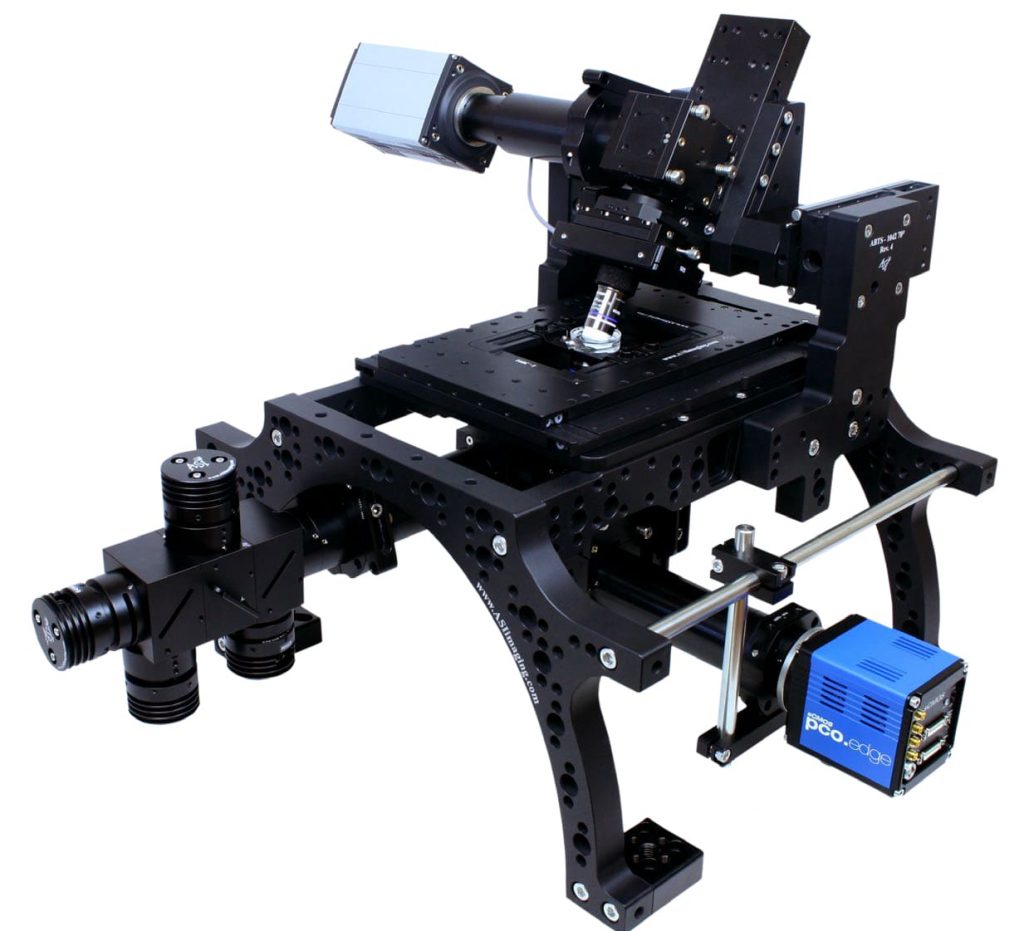

模块化显微镜RAMM

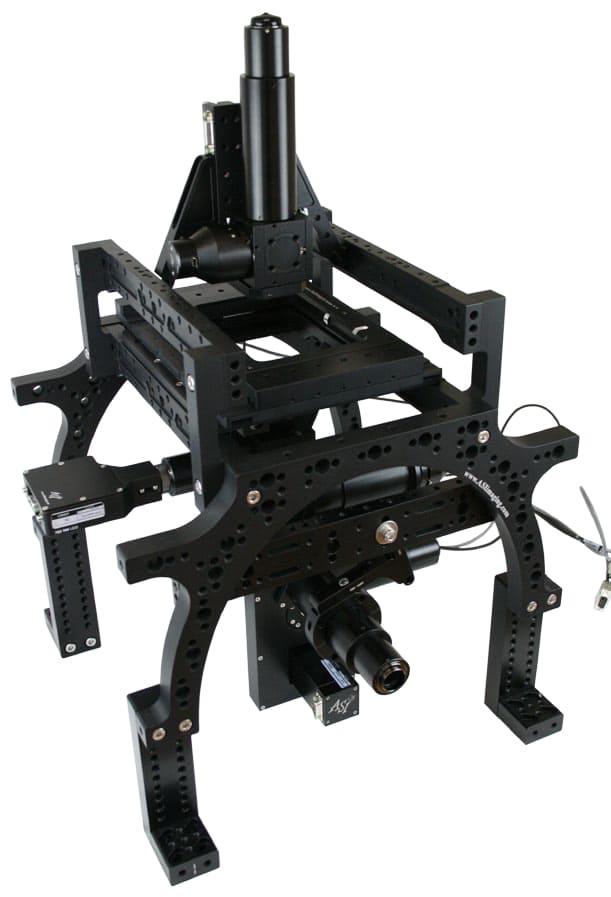

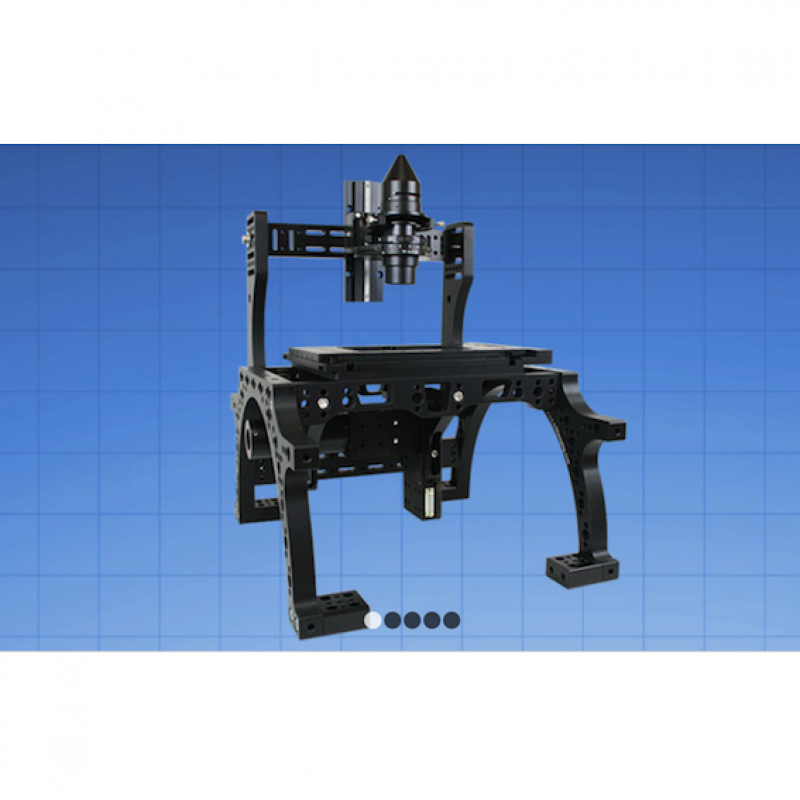

1. RAMM模块化显微镜的框架

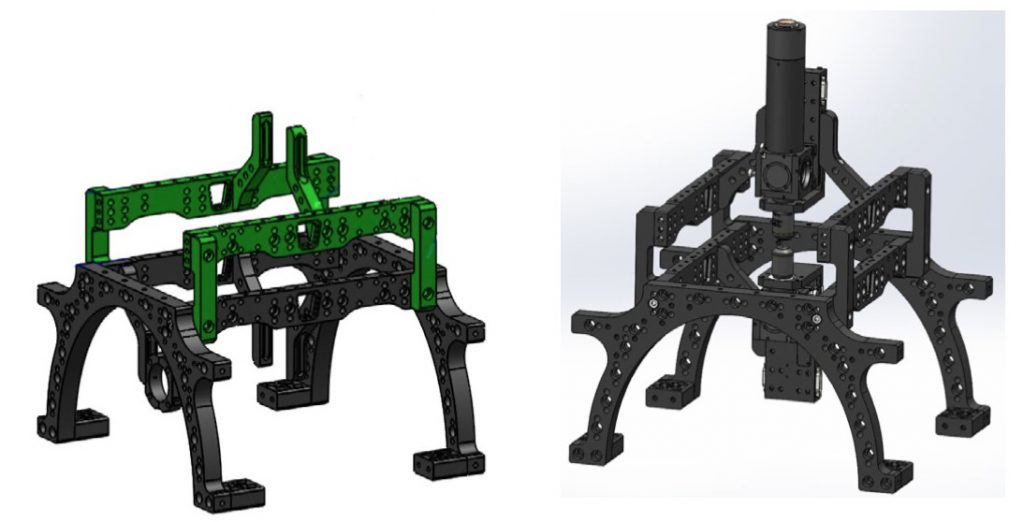

• 以确保样品和物镜之间紧密耦合的方式支撑显微镜组件和载物台，减少漂移和振动。
• 许多用于自定义调整的安装孔和支撑点。

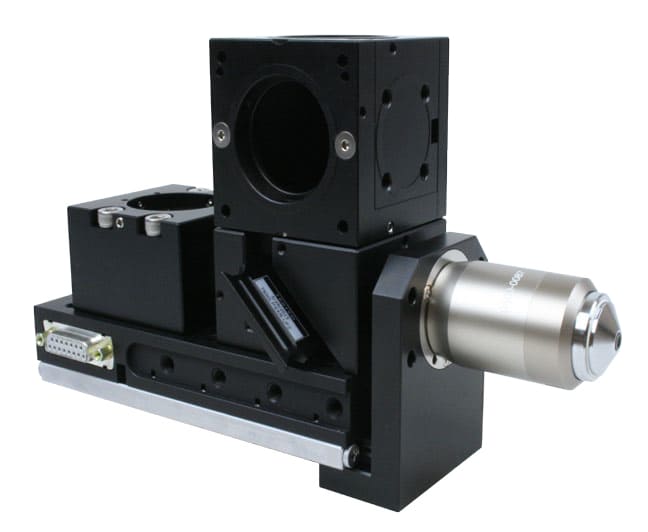

2. MIM模块化无限远显微镜

• MIM详细信息
• 包括Z轴聚焦的线性平台LS-50
• 配置分束器和反射镜
• 可以将多种成像和照明光路连接到 CUBE
• 支持单一物镜或手动和自动物镜转换器

3. Cube立方体

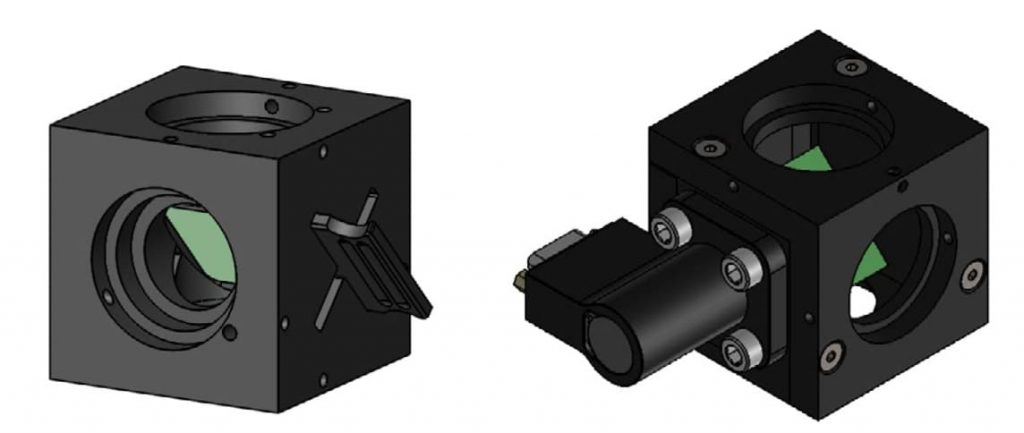

• 60mm Cube立方体
• 内部滤光片立方体(C60-D_CUBE) 装有标准的25mm 滤光片和25mm x 36mm 二向色镜或反射镜

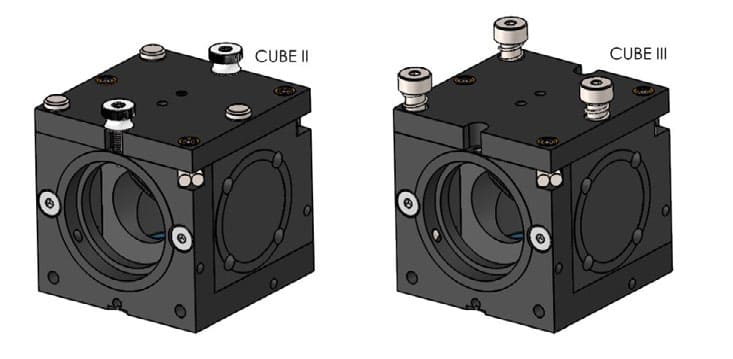

• CUBE-II 和CUBE-III 具有可调节的镜面倾斜度
• CUBE-II 具有快速更换的磁性闩锁

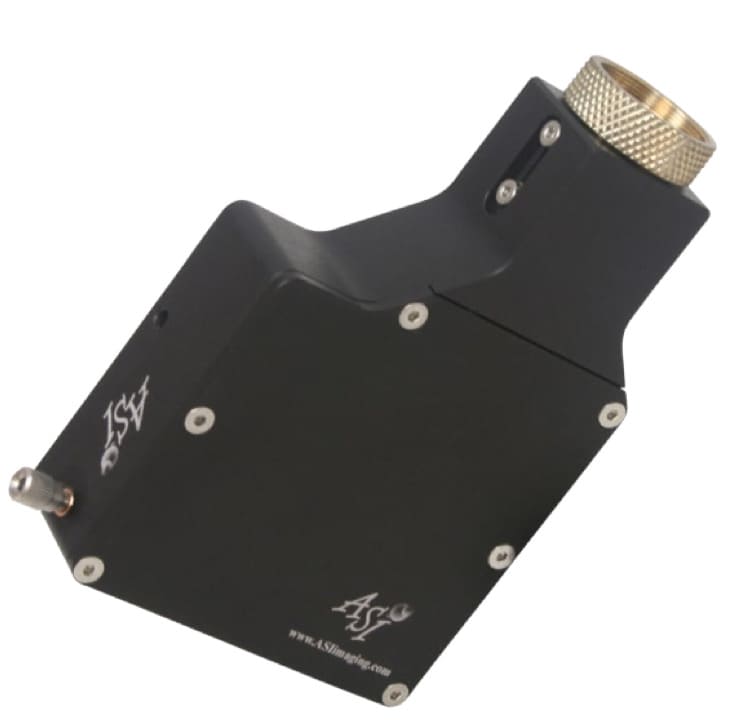

4. 端口开关

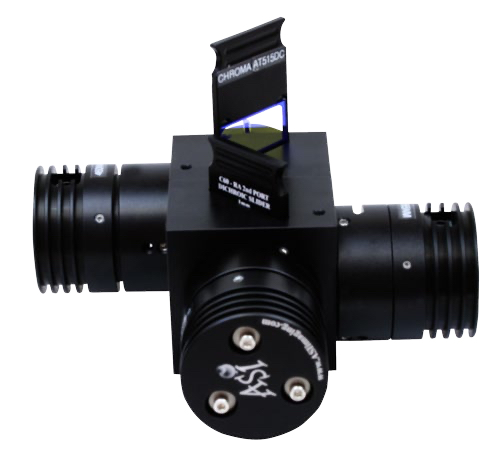

• C60-3WMS 三路手动开关：
• 根据镜像滑块的位置在两个侧端口或直通端口之间进行选择。
• C60-PORT_SWITCH 电动镜子：
• 自动切换两侧端口之间的公共端口
• 端口开关允许在多个照明系统或相机之间切换

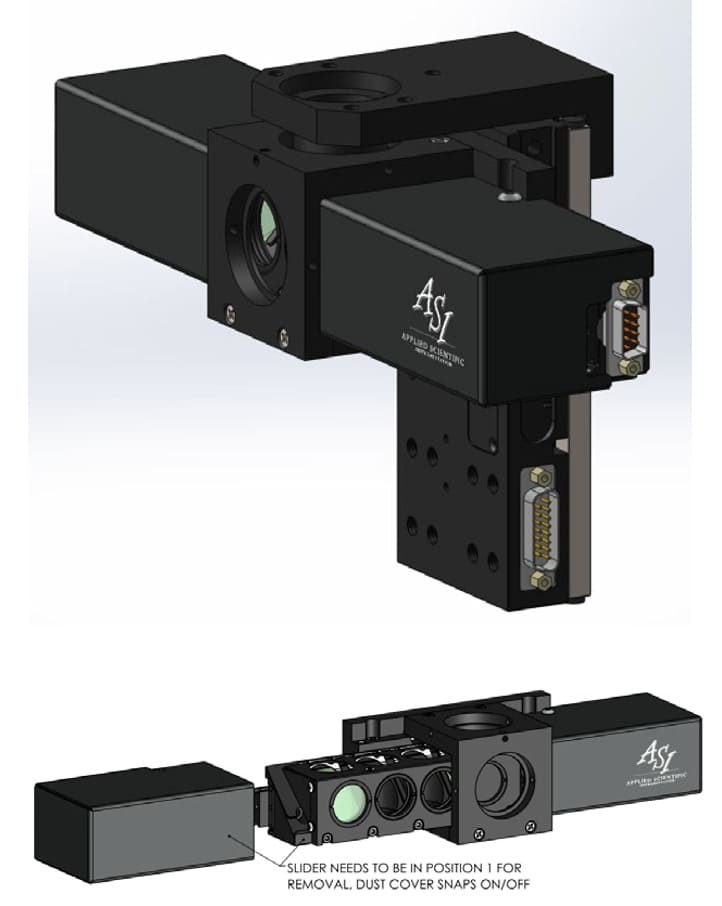

5. 立方体滑块（4个位置）

• 自动或手动版本
• 与标准C60-CUBE 相同的外形
• 可拆卸滤光片

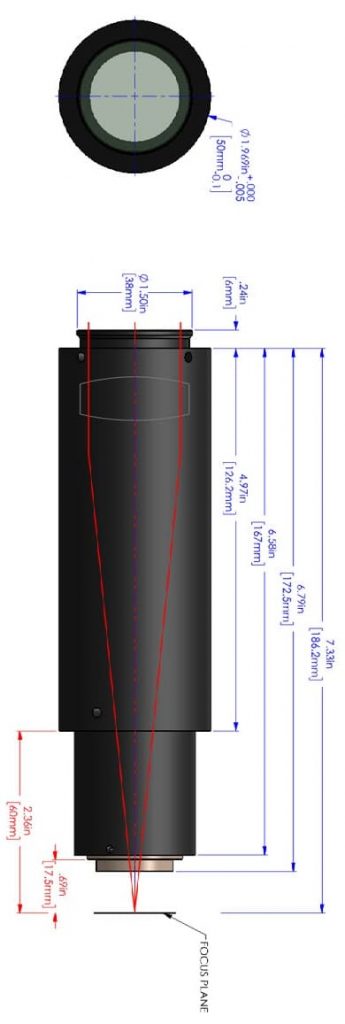

6. Tube lens套筒透镜和成像端口

• 所有套筒透镜使用相同的格式–长度不同
• 配置38mm C60-RING
• 焦距60mm（距套筒末端）
• 采用30mm 燕尾榫
• 多种焦距：70mm 到 500mm，用以匹配相机传感器

7. 落射照明

• 照明组件由模块化透镜组件制成。 可以针对特定应用和显微镜几何形状定制光学器件。

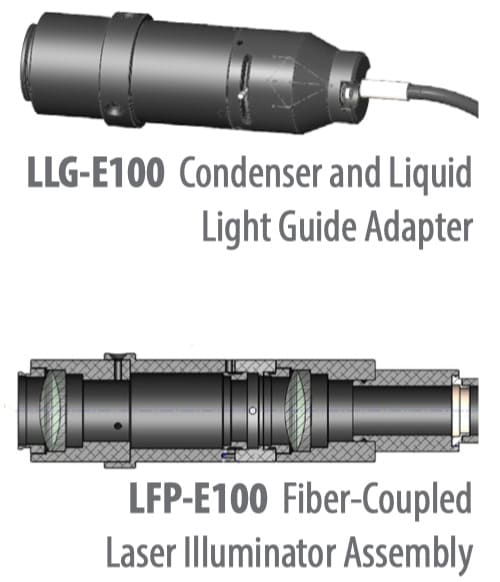

• LLG-E100 聚光镜和液体光导适配器
• LFP-E100 光纤耦合激光照明器组件

8. 多 LED 照明器

• 两个或多个 LED 可以组合成一个照明器组件
• 单个TGLED电路板可控制四个高功率LED
• 支持MicroManger

9. CRISP 焦点稳定

• CRISP 自动对焦系统使用折射率不匹配的参考表面保持焦点，例如玻璃/空气界面或玻璃/水界面
• 红外LED照射到样品界面
• 连续对焦校正

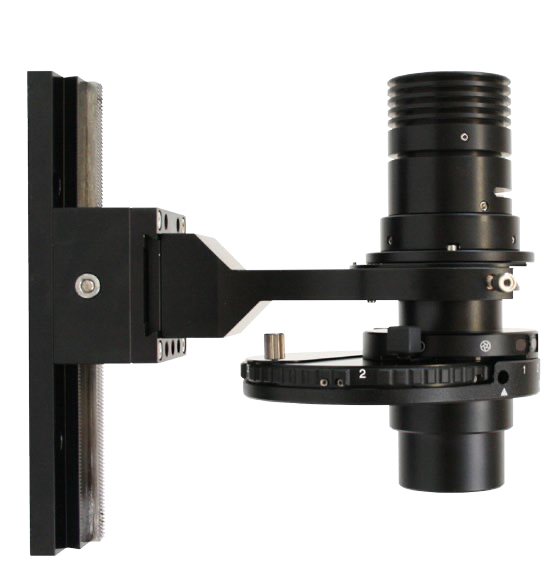

10. 透射光照明

• Olympus IX2-LWUCD 聚光镜
• 白光LED
• 可调节托架
• 用于 DIC 或相差明场成像模式

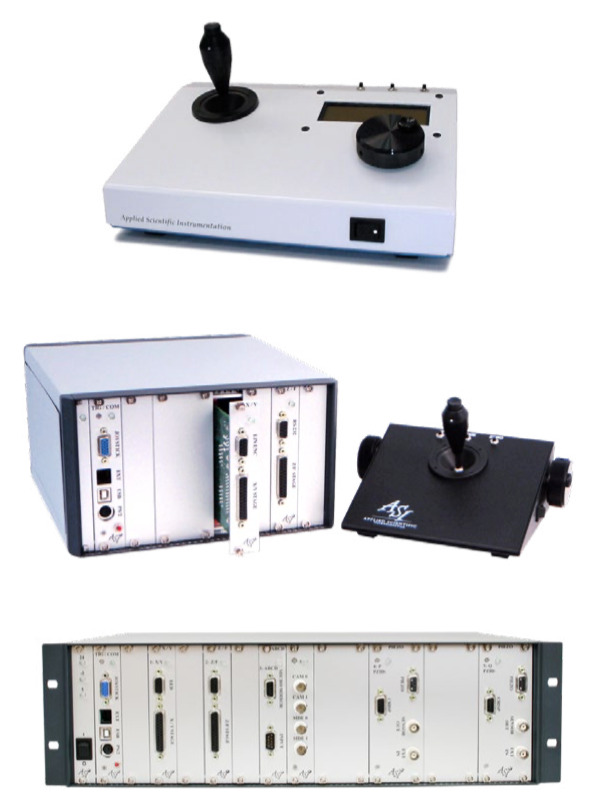

11. 控制器

• MS2000是一款4 轴控制器，适合带有 XYZ 载物台和其他电动轴，例如压电轴。
• TG-8 和 TG-16 模块化控制器为 XYZ 载物台、滤光片轮、压电设备、MEMS 反射镜扫描仪、PMT、电子可调透镜和未来开发提供完整的解决方案。 用于要求超过 MS2000 所能提供的更复杂的系统。
• 支持 MicroManager 和 MetaMorph。

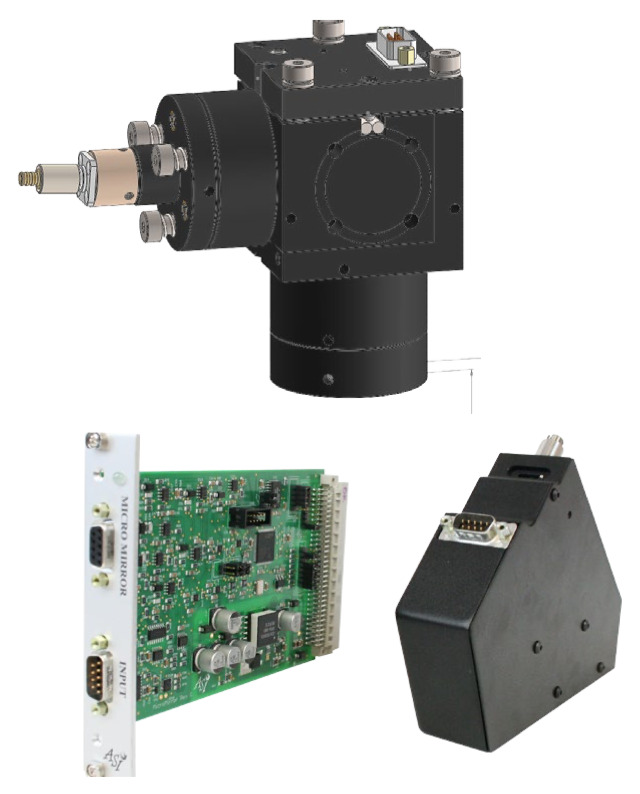

12.光纤耦合 MEMS 镜面激光扫描仪

• 紧凑型2 轴MEMS 镜面扫描仪
• C 接口扫描仪将扫描光束聚焦在C 接口图像平面上
• 重量轻，振动小
• 用于TG 控制器的四轴控制器卡，与MicroManger 兼容

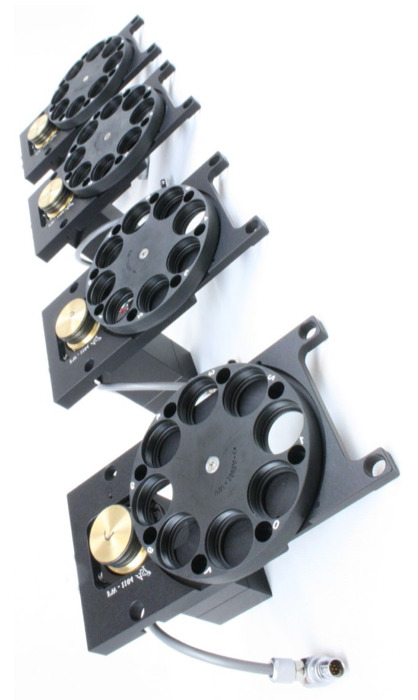

13.滤光片转轮

• 滤光轮可以安装在C 型接口或准直空间中
• 提供8个 25mm 滤光片或6个 32mm 滤光片的转轮
• TGFW 控制卡支持两个转轮

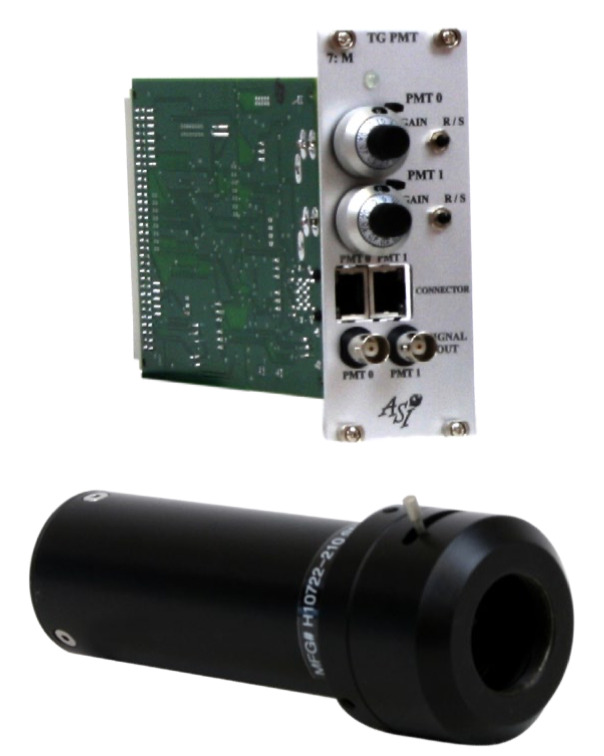

14.PMT光电倍增管

• 双 PMT 光电倍增管控制器
• 具有内置过流保护功能的 PMT 管
• PMT 光电倍增管外壳具有带焦平面光圈的 C 接口，用于定位活动采样区域
• 具有背景扣除功能的ADC，支持MicroManger
• 与 DCMS C-mount 分离器一起用于多色比实验

其他应用

• TIRF
• 双相机
• 多个落射光源
• DiSPIM
• oSPIM
• 顶部显微镜

应用1：顶部显微镜

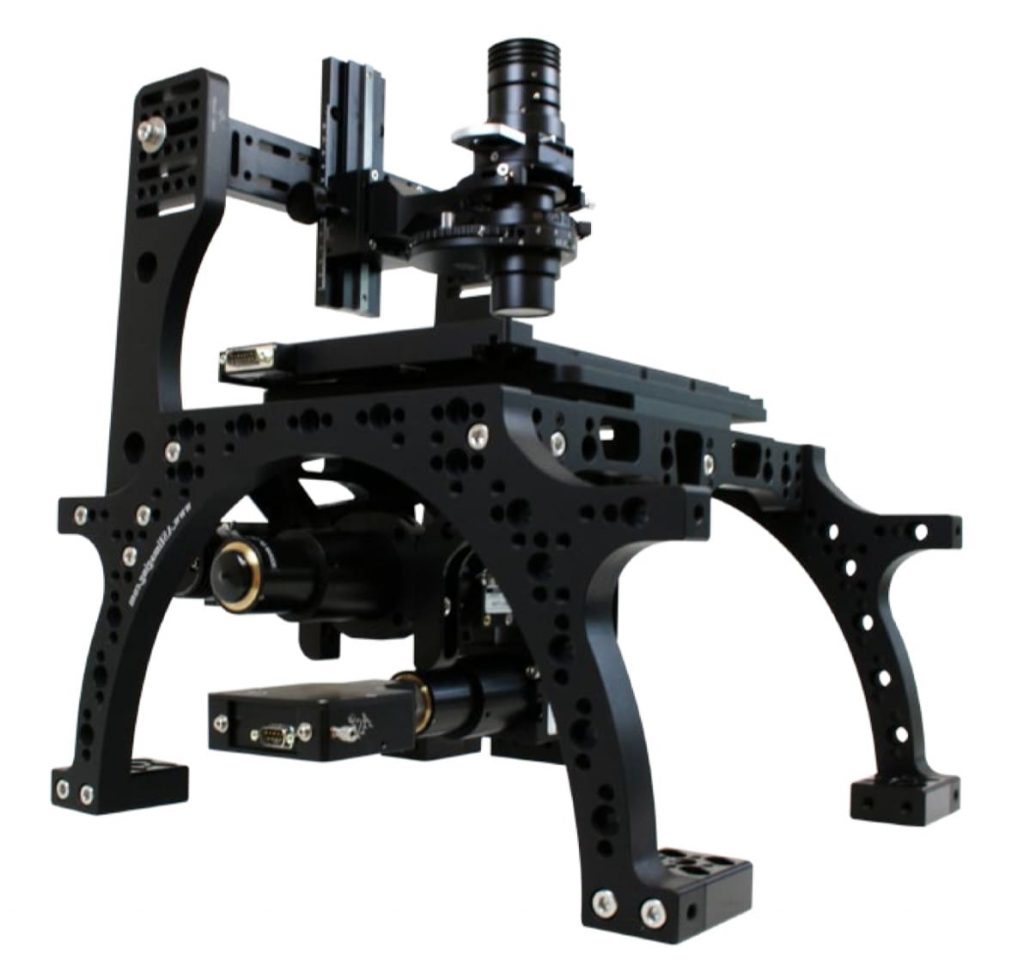

• 简单的支架允许顶部显微镜直接位于倒置显微镜上方
• 顶部显微镜的用途包括：
• 4π 显微镜收集更多光子
• 同一样品，同时两种放大
• 用于照明的高数值孔径聚光器
• 较厚样品的多个视图

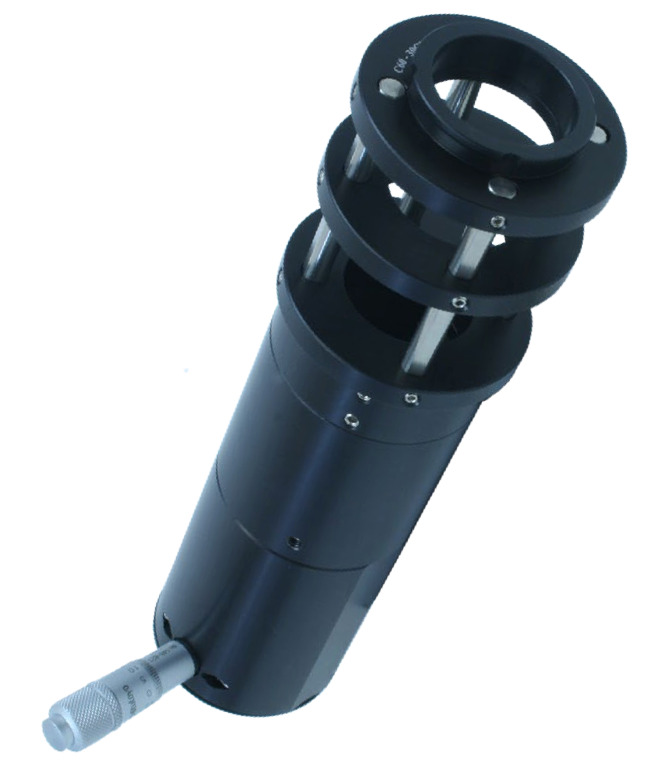

应用2：TIRF

• TIRF 光纤耦合照明器包括用于设置注入点和 TRIF 角度的手动或电动千分尺。简单的笼形部分允许在物镜后焦平面上精确聚焦激光点。

应用3：diSPIM光片显微成像

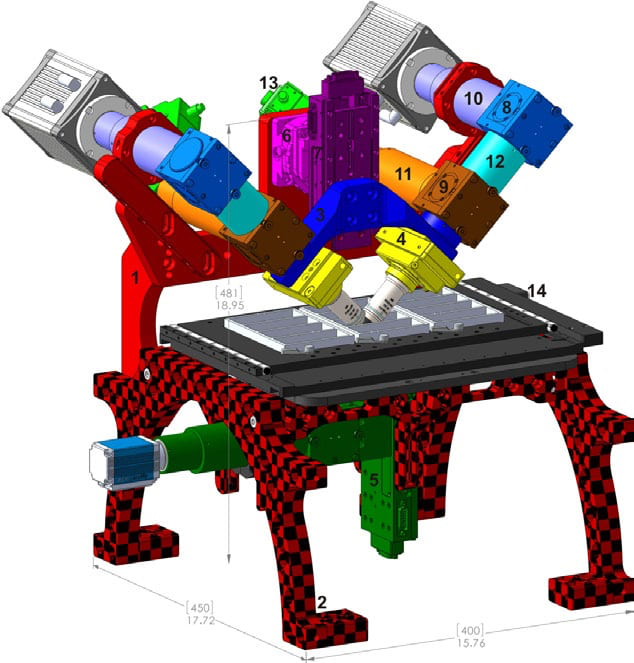

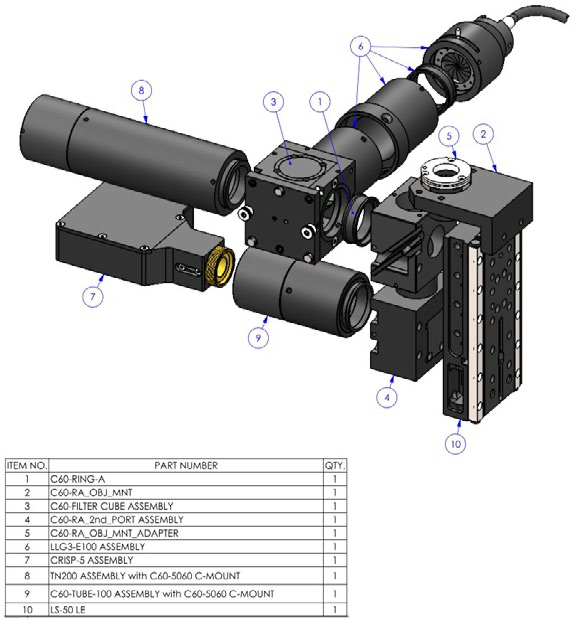

部件和功能

• 1. SPIM 部件
• 2.RAMM框架
• 3.物镜架
• 4.物镜压电
• 5.底部显微镜
• 6.中心台
• 7. SPIM LS-50 Z 驱动
• 8.相机镜立方体
• 9. 激发滤光片立方体
• 10.相机套筒透镜
• 11.扫描套筒透镜
• 12.spacer
• 13.光片扫描仪
• 14.MS2500电动XY平台

应用4：oSPIM光片显微成像

• 底部物镜为顶部物镜成像创建倾斜的light sheet光片。
