简介

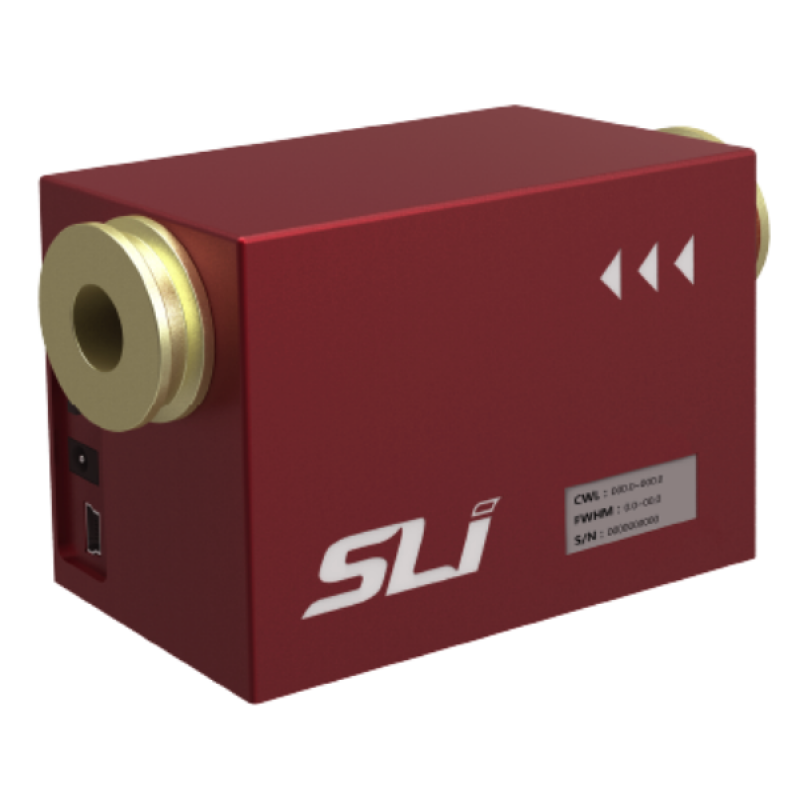

波长选择器基于专利的TwinFilm™技术,是一种独特的紧凑型光机械设备,它将光栅单色仪的波长和带宽调谐与大孔径滤光片的成像优势相结合。 波长选择器是一个简单的、交钥匙的解决方案,具有消光和优秀的传输性能。在整个可见光谱范围内,适用于需要波长控制的任何成像应用,易于和摄像机、显微镜或其他仪器集成在一起。

应用

  • 荧光显微镜
  • 高光谱成像
  • 生命科学仪器
  • 机器视觉
  • 实验室研究

特点

  • 宽波长调谐范围
  • 平滑可调带宽(FWHM 1.5 nm – 20 nm)
  • 大圆形孔径(直径可达10毫米)
  • 高消光性能
  • 结构紧凑、外形坚固
  • 在线操作,便于集成
  • 调谐期间没有光束偏差或偏离
均匀圆形孔径



均匀圆形孔径简化了成像和照明光源的光谱滤光方式,避免了典型单色仪由于狭缝几何形状而带来的限制。

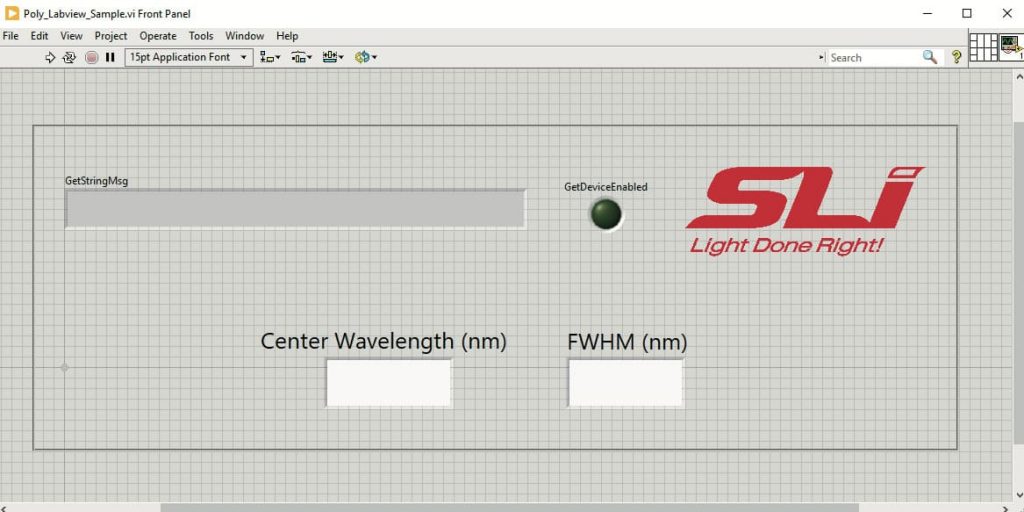

 便捷软件控制

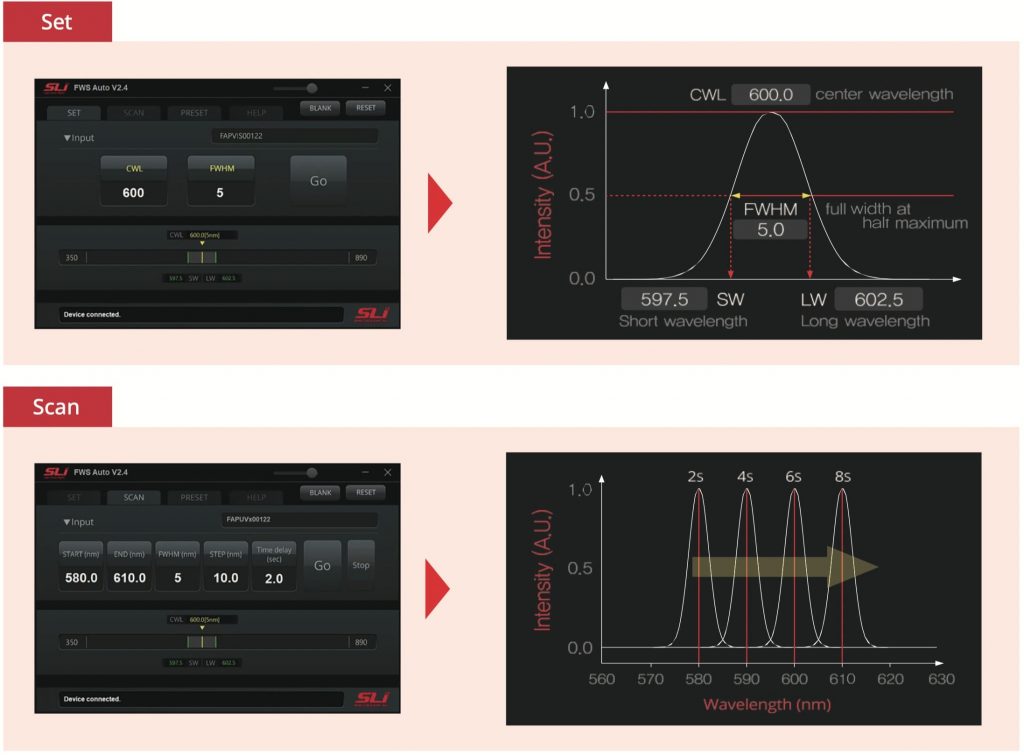

通过软件控制中心波长和传输带宽。 支持自定义波长扫描、设置和步长。

波长选择器

波长选择器

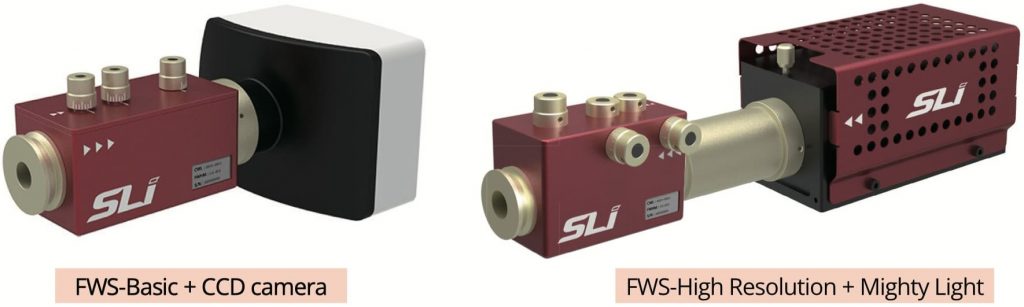

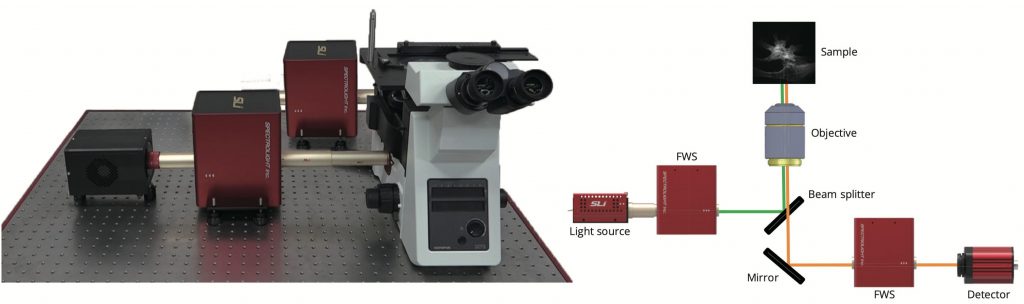

易于集成



紧凑的共线几何结构简化了与显微镜、望远镜、相机以及其他光子仪器的集成。

 高消光



高消光性能可以消除杂散光谱和背景噪声。

波长选择器

波长选择器
自定义中心波长



CWS-Basic作为一个自定义的带通滤波器。 用户在可见光范围内指定中心波长,通过工厂设置CWS(1.5 nm)并在下订单后48小时内发货。

 自定义带宽



对于CWS-Basic,用户可以选择1.5到20 nm(FWHM)的传输带宽。

波长选择器

波长选择器

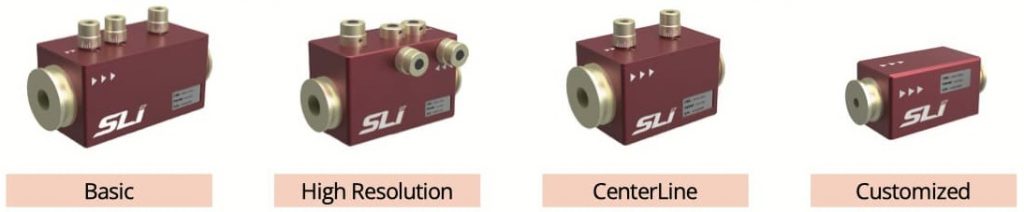

不同型号波长选择器的性能

波长选择器波长调谐带宽调谐
波长选择器自动型软件控制软件控制
基础型手动手动
中心线手动固定(~20nm)
高分辨率手动手动
定制波长选择器基础型工厂设置工厂设置
中心线工厂设置固定(~20nm)

型号和配置

配件

准直器



当与非激光光源一起使用时,波长选择器的输出光略有发散。 通过准直器可以重新准直光束 。



光纤光导连接器



用于将波长选择器的输出端口直接连接到SMA型光纤或光导。


Iris 膜片



直接安装在波长选择器的输入、输出法兰上,平稳地调整有效孔径。

磁性底座



磁性底座包括一个M4中心孔,用于波长选择器的简单即插即用安装。(灵活波长选择器包括一个用于直接安装的M4孔。)

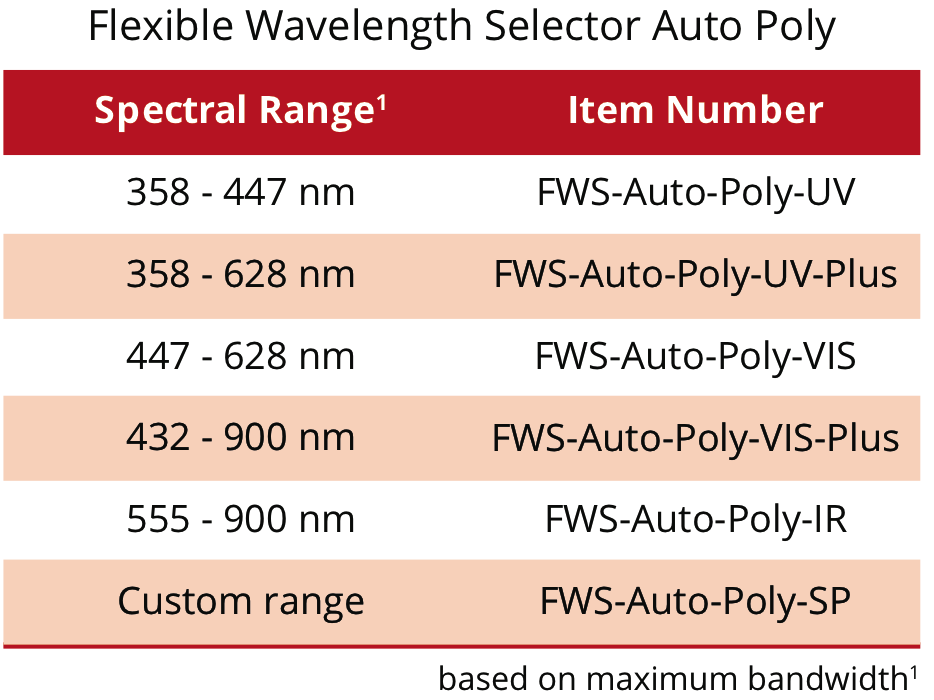

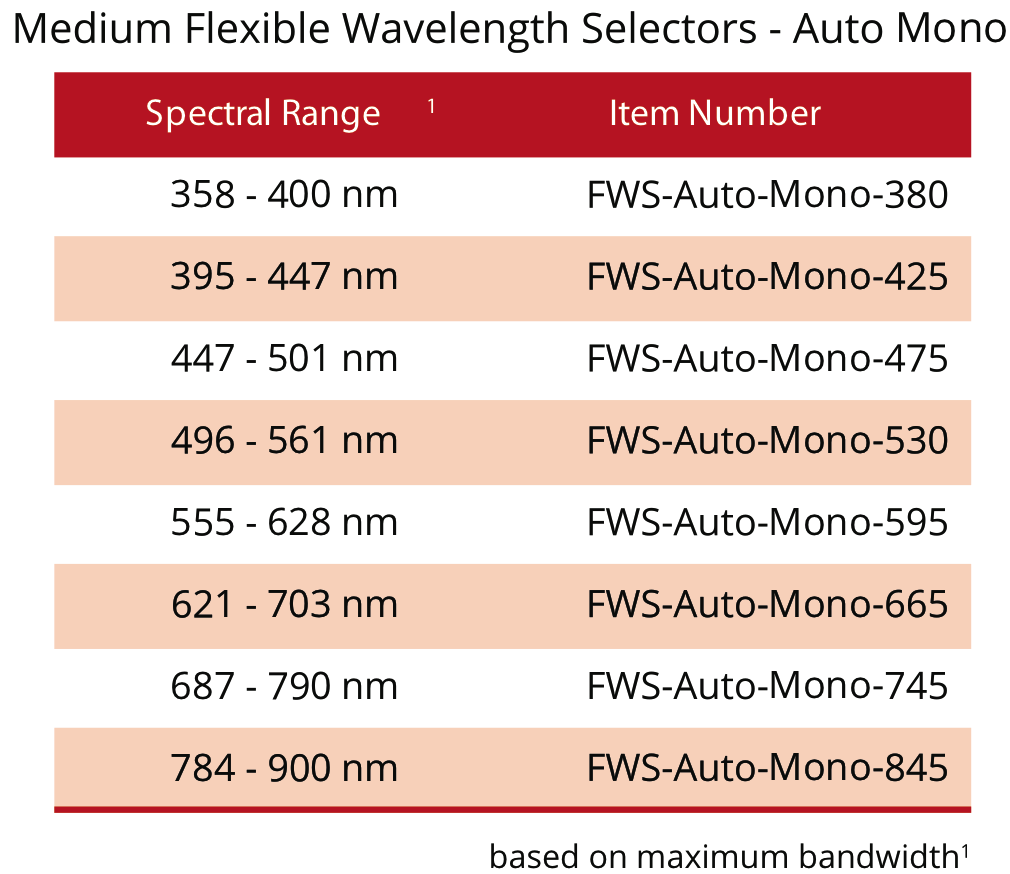

波长选择器—自动型

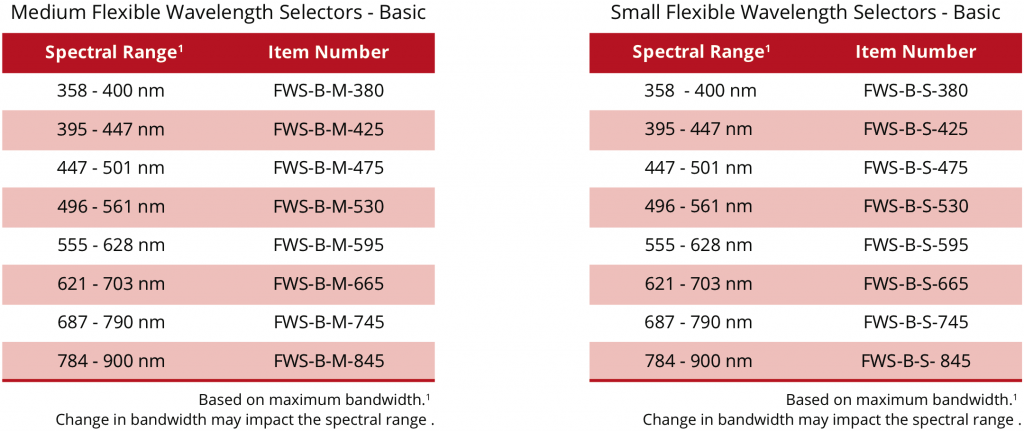

波长选择器—基础型

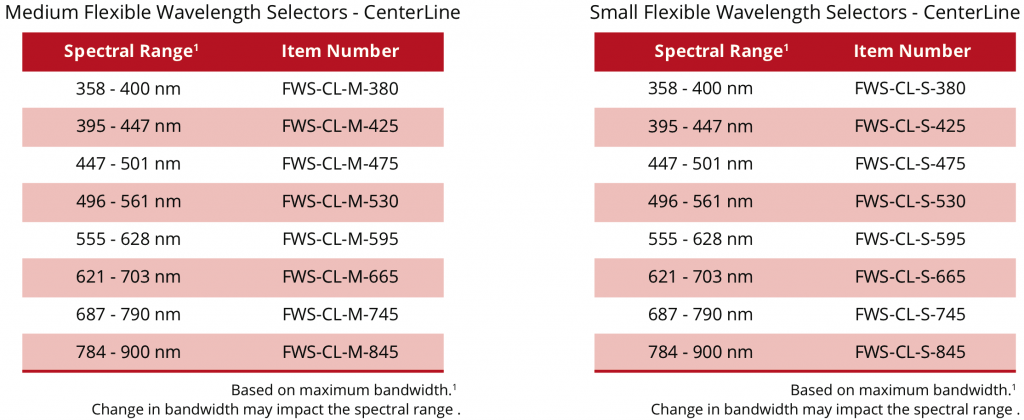

波长选择器—中心线型

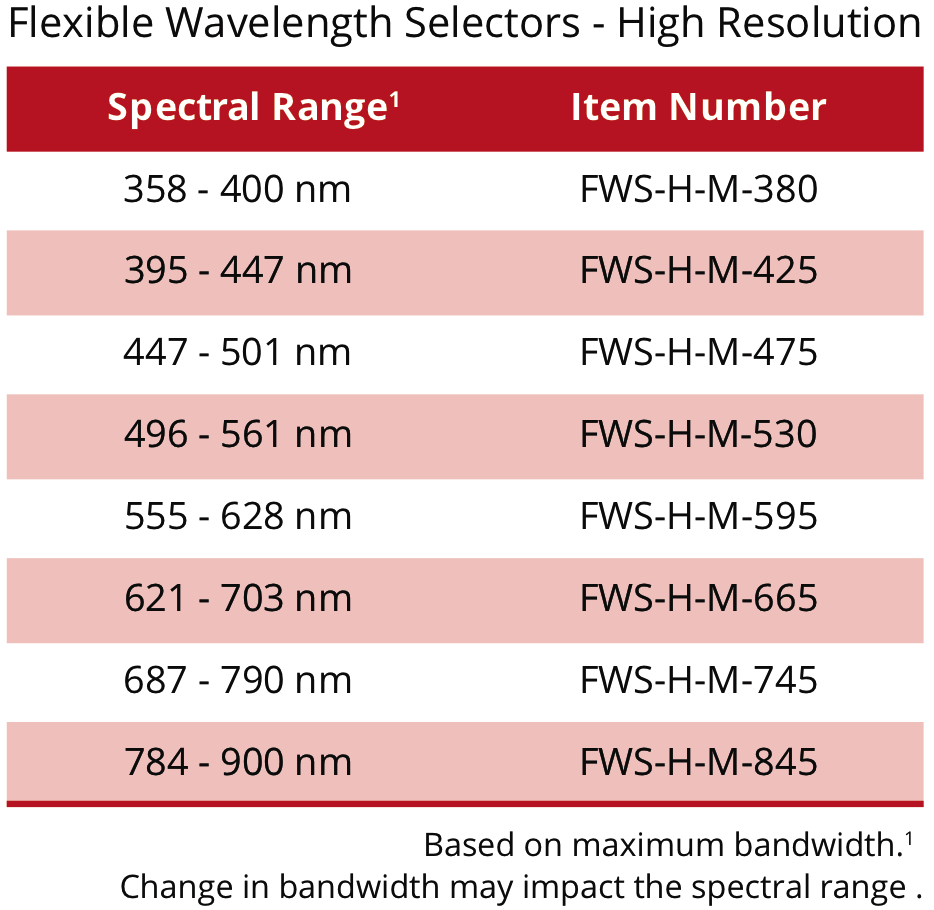

波长选择器—高分辨率型
定制波长选择器—基础型
定制波长选择器—中心线型
波长选择器附件

TwinFilm 专利技术

Spectrolight公司开发了TwinFilm技术,提供了一种简单且经济高效的方法来根据波长过滤光线。 在荧光显微镜、高光谱成像、机器视觉和其他应用中,这项获得专利的下一代技术可以替代现有的单色仪和AOTF声光可调谐滤光器。 TwinCilm技术还可用于Spectrolight公司的定制波长选择器,即由用户指定带宽和中心波长的固定带通滤波器,在用户下单后48小时即可发货。

twinfilm技术

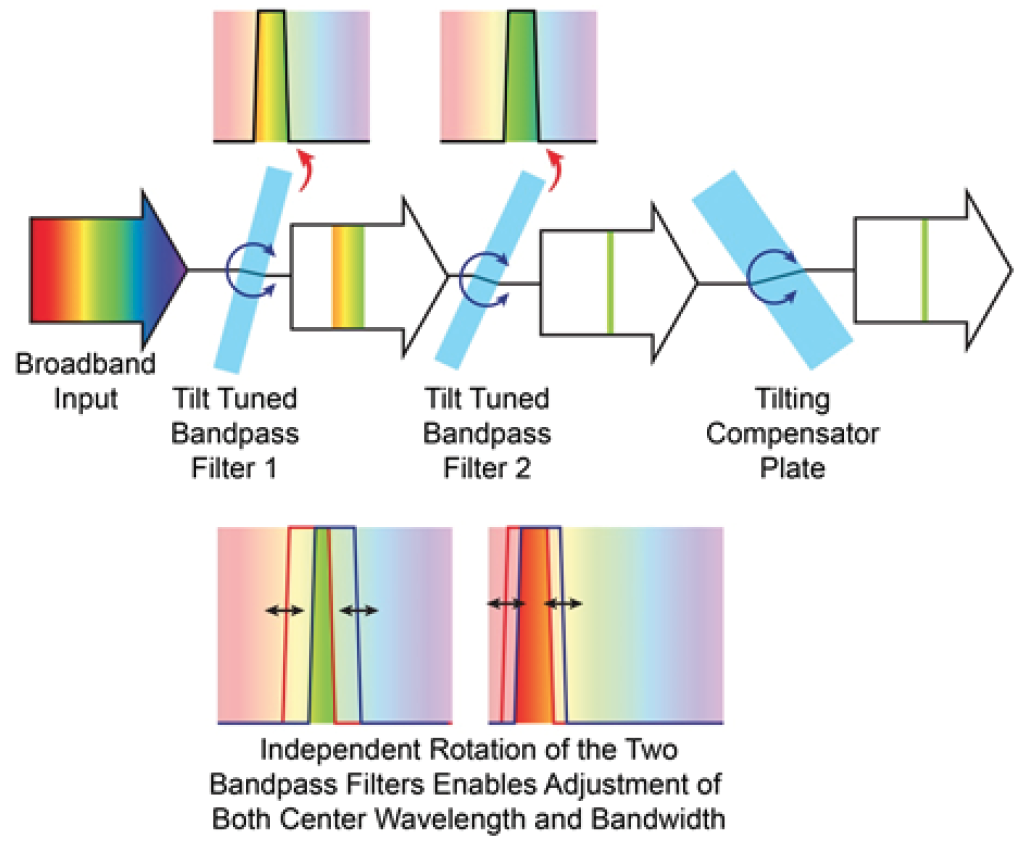

TwinFilm技术将两个宽带带通滤光片结合在一个紧凑、不透光外壳中,可以独立旋转每个滤光片的入射角。 如图所示,这意味着来自任何准直光源的透射光的中心波长和带宽都是完全可调的。 同样重要的是,同时旋转第三块光学镜片可以抵消入射角设定或扫描时光束路径上的任何轻微的走离。 通过这种方式,TwinFilm产品的带宽可以在用户现场或者工厂实现1.5 nm到20 nm之间任意调整,而且中心波长可以任何可见光区域内选择(350nm-900nm)。

TwinFilm具有几个关键优势。 像基于光栅的器件一样,消光性能非常高。 但是,与具有狭窄缝的光栅单色器不同,TwinFilm器件在透光孔径(最大直径10 mm)95%区域内的光谱均匀分布,非常适合成像应用中的光谱滤波,例如显微镜和机器视觉系统。 另外,TwinFilm比光栅和AOTF等基于衍射的器件效率更高,其透射率在75%以上。 与AOTF不同的是,由于配置偏移校正光学器件, TwinFlim波长变化时不发生走离。与单带通滤光片昂贵的定制镀膜设计和批量化生产相比,TwinFilm 具有经济高效的特点,并且提供客户定制服务,生产优异的带通绿光器。
